Редуктор для мотоблока своими руками

Элементы механизма

Вне зависимости от того, покупной или самодельный понижающий редуктор будет использоваться в мотоблоке, необходимо понимать, как расположены элементы механизма, как их обслуживать и ремонтировать. Понижающие редукторы мотоблоков могут быть нескольких типов, каждому из которых присущи свои преимущества и недостатки.

Схема присоединения ходоуменьшителя к редуктору

Шестеренчатый редуктор

Как правило, состоит из одной или двух ступеней; основными элементами выступают шестерни. Данный тип является одним из самых надежных механизмов, применяемых в ходоуменьшителях. Применяется в наиболее мощных мотоблоках. К своим достоинствам могут отнести:

• долговечность;
• надежность;
• малые габариты;
• возможность реверса.

Такие ходоуменьшители не лишены и недостатков, основные из которых – ремонтопригодность и цена. В случае поломки, как правило, заменяются целиком, что требует значительных денежных затрат. Кроме того, нужно контролировать наличие смазки, отсутствие которой может привести к быстрому износу.

Червячный редуктор

Основным элементом является червячная передача. Позволяет уменьшить габариты мотоблока и улучшить развесовку за счет перпендикулярного расположения валов привода и колес. Чаще всего их ставят на легкие и маломощные мотоблоки.

• большое передаточное число;
• малые габариты;
• небольшой вес.

Основным недостатком червячного редуктора является отсутствие реверса. К тому же в случае поломки уменьшитель хода заменяют полностью.

Цепной редуктор

Один из самых популярных типов редукторов среди пользователей. Чаще всего изготавливаются разборными, что упрощает обслуживание и диагностику. Наиболее распространенной поломкой является разрыв или растяжение цепи, срезание зубьев звездочек или шпонки приводного вала. Все эти поломки, как правило, достаточно легко устранить самостоятельно, заменив вышедшую из строя деталь.

К преимуществам уменьшителей хода подобного типа относят:

• простоту;
• надежность;
• возможность реверса;
• ремонтопригодность.

Отдельная статья про самодельный цепной редуктор для мотоблока.

Комбинированный редуктор

Редукторы подобного типа характеризуются наличием различных типов передач в одном механизме: шестеренной-цепной или червячной-цепной. Необходимость подобных уменьшителей хода продиктована тем, что в шестеренных и червячных редукторах межосевое расстояние между ведущим и ведомым валом регламентировано размерами передачи и напрямую зависит от модуля зацепления и количества зубьев. В цепной передаче расстояние между валами можно регулировать, убирая или добавляя звенья.

При компоновке конструкции мотоблока далеко не всегда удается расположить все агрегаты в идеальном положении, и возникает необходимость промежуточного передаточного звена. Эту функцию с успехом и выполняет цепная передача, которая компенсирует расстояние от шестеренного или червячного редуктора к валу колес или привода.

Из чего состоит уменьшитель хода

В зависимости от типа понижающего редуктора самодельный ходоуменьшитель состоит из следующих основных деталей: входящего (быстроходного) вала, выходного (тихоходного) вала, червяка и червячного колеса, ведущих и ведомых шестерен или звездочек.

При этом ведущие звездочки и шестерни всегда имеют большее количество зубьев, чем ведомые. Вспомогательными элементами могут выступать различные муфты, подшипники, шпонки. В шестеренных и червячных редукторах обязательно присутствует корпус, чего нельзя сказать о цепных. В них может либо полностью отсутствовать корпус, либо закрывать только часть механизма.

Может вам будет интересно изготовление косилки для мотоблока или адаптера для мотоблока.

Изготовление реверсивного редуктора

Если хотите соорудить узел по своему усмотрению, то вам не обойтись без заимствованного корпуса. Вне заводских условий самостоятельно его сделать невозможно. В качестве материала используют чугун или алюминиевый сплав. Производят корпус на специальном оборудовании. Чтобы сделать реверсивный редуктор дома, нужно начать с корпуса. Если не удалось подобрать от других механизмов, то его можно соорудить из трубы для газа с толстыми стенками с размером наружного диаметра 2.73 см. Внутренние составляющие: оси, шестерни. Они должны выдерживать нагрузки, которым будет подвергаться самодельный реверс редуктор. Касательно сальников, подшипников, предохранителей, то их рекомендуется выбирать, исходя из конструкции.

Самодельный реверс агрегат реально собрать из элементов, составляющих основную передачу на отработанном автомобиле ГАЗ-69. Ступицы, втулки для реверса, звездочки, шток, вилку вытачивают из металла. Для этого подойдет сталь 45. Готовые детали необходимо закалить. Следует очень внимательно отнестись к изготовлению кулачков на ступицах, а так же реверсивным втулкам, поскольку они будут подвергаться повышенным динамическим нагрузкам. Ведущая и ведомые шестеренки должны быть изолированы друг от друга прокладкой, толщиной которой можно регулировать величину степени их прижатия.

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Это интересно: Какой мотоблок Рысь надежнее — разбираем вместе

Самодельный культиватор: что нужно для сборки

Прежде чем разбираться с тем, как сделать самодельный мотокультиватор, следует найти чертежи и узнать, какие детали могут пригодиться. Прежде всего, это:

• ДВС (можно взять мопедный или с бензопилы) или мотор компрессора.
• Редуктор. Он незаменим и является обязательным элементом для сбора. За счёт него снижается скорость оборотов вала, но увеличивается усилие вращения.
• Если машина планируется самоходная, то потребуется пара колёс. Если же несамоходная, то фрезы.
• Рама из любой крепкой трубы или профиля + ручки, которыми будет производиться управление.

• Иногда требуется ходоуменьшитель. Особенно в нём нуждается навесное оборудование, однако часть людей решают проблему чрезмерной скорости благодаря подбору колёс с большим диаметром.

  Самодельный электрический культиватор

При наличии необходимых материалов хозяева делают и ходоуменьшитель для мотокультиватора своими руками, чертежи и схемы как для всей конструкции, так и для каждого элемента, есть в сети, или же их делают в индивидуальном порядке.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

• лемех – врезается в почву;
• отвал – служит для создания заданного движению пласту и оборот;
• полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

• Раму.
• Диски.
• Талперы винтового типа.
• Стойки.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

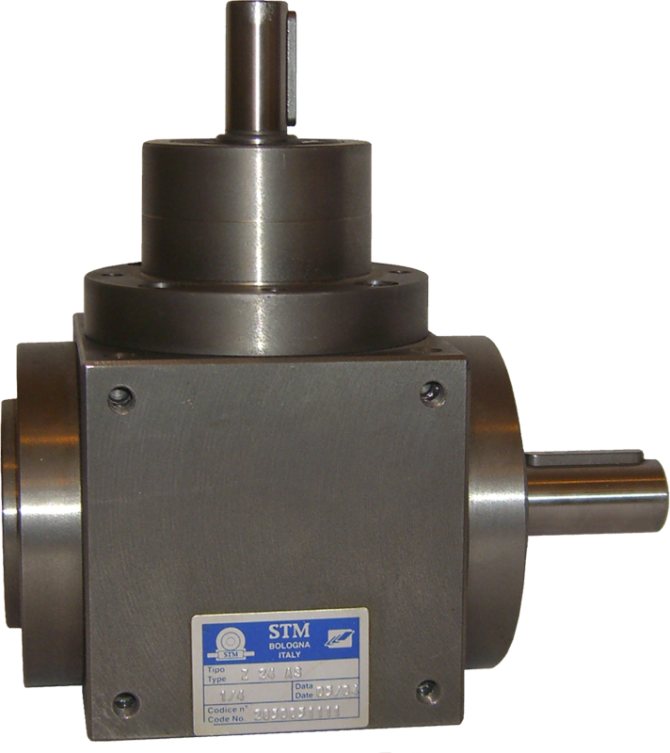

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Конструкция мотоблока

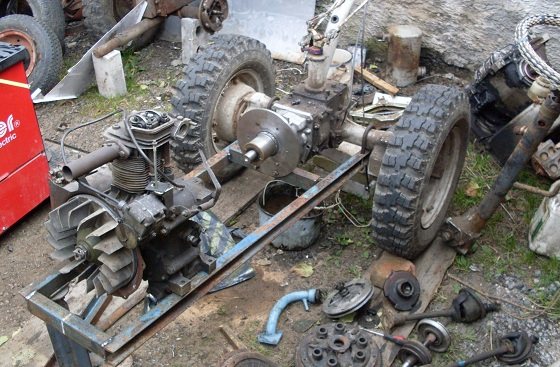

Схемы сборки самодельных мотоблоков разнообразны настолько, насколько различны запчасти в гараже каждого хозяина. Размеры тоже выбираются из практических соображений.

При разном составе и габаритах есть обязательные элементы:

1. Рама — прочная конструкция для крепления остальных деталей.

2. Колеса — от самодельных металлических до резиновых фабричного производства. Положение оси колеса или колесной пары фиксируется относительно рамы железными стойками со впрессованными подшипниками.
3. Двигатель — мощностью от 5 до 10 лошадиных сил. Можно применять даже электродвигатель с аккумулятором, но наиболее популярны двигатели от мотороллера или мотоцикла. Такой выбор хорош наличием готового управления оборотами и даже передаточным устройством.
4. Редуктор — узел для передачи вращения от двигателя исполнительному механизму, преобразует скорость и направление.

А вот первый попавшийся редуктор может не подойти. Нужно выбрать тип конструкции, рассчитать размер каждой детали, чтобы скорость и мощность движения навесного культиватора позволяли обрабатывать землю в удобном режиме — не быстро и не медленно.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Виды

С учетом типа передачи, которая используется в редукторе, устройства бывают различных видов. Аппараты нашли свое применение в разных сферах жизни.

Цепной

Название оборудования произошло от его конструкции – передающим элементом является цепь. В одном аппарате их может быть несколько. Эта система передачи тяги посредством шестеренок и цепи, заключенная в корпус из металла, простота и надежна. Большая часть легких и средних культиваторов оснащены таким цепным преобразователем, потому что он дешевый и прост в эксплуатации. Принцип его работы напоминает велосипед.

Цепной редуктор к мотоблоку почти не гасит обороты двигателя, поэтому скорость вращения высокая – не менее 140 оборотов в минуту. Этот показатель очень большой, поэтому почва перемалывается в пух, становится сильно плотной и не обогащается кислородом. Единственный выход из такого положения – использование фрез и навесного оборудования меньшего диаметра.

С реверсом

Редуктор для культиватора с реверсом часто используется, поскольку тогда техника обладает возможностью заднего хода. При таких условиях муфту обратного вращения монтируют шестернями конического типа, размещенных на главном валу.

Но существует у такой системы недостаток – она не работает на большой скорости. Поэтому во время работы придется запастись терпением.

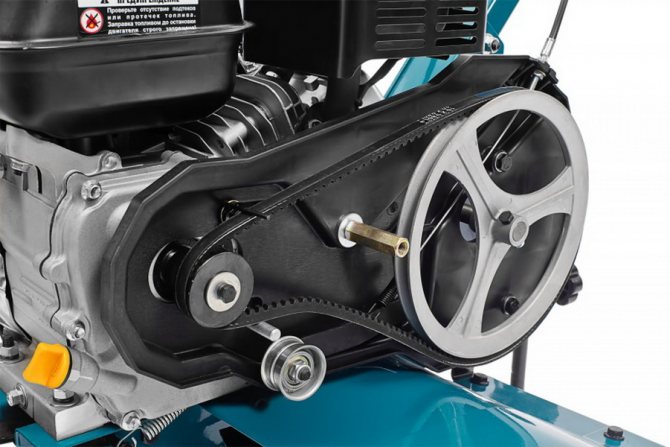

Ременный

Самые простые редукторы из представленных на рынке относятся к ременному типу. Зачастую, такой системой оснащены недорогие модели преобразователей. Ремень — передающий элемент, крепят который на шкивы. В случае больших нагрузок ремень проскальзывает либо рвется.

Внимание!

Чтобы исключить проскальзывание, надо установить зубчатые шкивы и такой же ремень.

Благодаря ременным установкам происходит снижение пагубного воздействия на силовую установку, поскольку рывки уменьшаются. Они отличаются простой конструкцией и ремонтом.

Но у такого редуктора есть и недостатки:

• высокие температуры приводят к растягиванию ремня. Поэтому снижается сцепления;
• быстрый износ;
• при перегибах или скрутке ременная передача разрывается;
• если увеличить обороты, то ремень начнет проскальзывать;
• расположение шкивов должно быть в одной плоскости.

Но, невзирая на такой перечень минусов, ременная система популярна.

Шестеренчатый

Такие редукторы самые надежные. Они производительны и могут работать долго в условиях повышенной нагрузки. Благодаря таким качествам мотоблок с шестеренчатым редуктором применяется в коммерческой деятельности или для облегчения работы в фермерском хозяйстве.

Конструкция выглядит так: набор шестеренок и валов, спрятанных в прочном корпусе. Такая система стандартная для тяжелых мотоблоков, особенно оснащенных валом отбора мощности

При использовании шестеренчатого редуктора важно помнить, что надо постоянно контролировать уровень масла в коробке. В противном случае можно столкнуться с быстрым износом шестеренок

К преимуществам такого преобразователя относят:

• высокая производительность;
• надежность;
• применение с ВОМ;
• правильная скорость движения;
• возможность совмещать с любым видом прицепного или навесного оборудования.

Среди недостатков выделить можно сложное устройство, поэтому без навыков починить не получится. Кроме этого, аппарат дорогой и шумный.

Шестеренчато-цепной редуктор

Популярный вид редуктора, который устанавливают на большую часть мотоблоков и культиваторов. Такое решение — что-то средним между бюджетным и простым в применении цепным и надежным шестеренчатым аппаратом. Подобное оборудование зачастую оснащено коробкой передач, поэтому выбрать можно нужную скорость движения.

При монтаже шестеренчато-цепного редуктора на мотоблок или культиватор применение их возможно по полной программе, с разными видами прицепных и навесных устройств. Ими можно будет вспахать целину или обработать сельскохозяйственные угодья большой площадью. Возить тяжелые грузы тоже допустимо и при этом не переживать, что машина выйдет из строя.

К сильным сторонам такого преобразователя относят:

• лучшее соотношение параметров «цена-качество»;
• высокая производительность;
• надежность;
• возможность применять с навесными и прицепными оборудованиями;
• тихая работа.

Понижающий редуктор для мотоблока своими руками

Понижающий редуктор можно изготовить самому. Для этого на первоначальном этапе необходимо определиться с типом передачи, передаточным числом, а также определить межосевое расстояние между валом привода и валом колес.

Рассмотрим пример создания самодельного ходоуменьшителя для мотоблока с цепной передачей. Подобную конструкцию возможно повторить практически для любого типа мотоблока с минимальными изменениями.

Необходимые материалы и детали

Для постройки понижающего редуктора самостоятельно потребуются следующие инструменты и материалы.

• болгарка;
• сварочный аппарат;
• дрель;
• надфили и сверла;
• штангенциркуль, линейка;
• струбцины и тиски;
• молоток;
• лист металла толщиной 5 мм;
• обрезки трубы с внутренним диаметром для посадки подшипников.

Сборка редуктора

Основной деталью проектируемого уменьшителя хода для мотоблока считается корпус. От него зависит качество всего механизма, взаимное положение осей и валов, соосность посадочных мест под подшипники. Изготавливаться корпус будет из листового металла методом сварки. Для облегчения обслуживания одну из стенок делают съемной.

Вместо гнезд для подшипников и точной расточки используются обрезки труб, внутренний диаметр которых равен внешнему диаметру подшипника. Их выставляют в необходимое положение и окончательно закрепляют сваркой.

Для изготовления валов используют круглый прокат из качественной стали. Его протачиваю до необходимого размера, делают бурты и канавки, фрезеруют шпоночные пазы. В процессе работы валы вращаются вместе со звездочками, передавая крутящий момент через цепь и шпонки.

Опорами для валов служат подшипники. Они воспринимают значительные нагрузки в процессе роботы. От их правильного выбора во многом будет зависеть долговечность и нормальная работоспособность редуктора. Оптимально использовать радиальные подшипники закрытого типа, которые требуют минимального обслуживания.

Звездочки и цепь, скорее всего, придется либо купить либо использовать от списанной техники. Изготавливать подобные детали самому трудоемко и нетехнологично.

Последовательность сборки понижающего редуктора для мотоблока проходит по следующему алгоритму:

1. Раскрой стального листа на детали корпуса и крышки.
2. Порезка труб.
3. Приварка посадочных мест для подшипников.
4. Сварка корпуса.
5. Покраска корпуса и крышки.
6. Установка подшипников.
7. Токарная и фрезерная обработка валов.
8. Установка валов с одновременной посадкой звездочек и цепи.
9. Монтаж крышки корпуса.

После выполненных операций ходоуменьшитель устанавливают на раму мотоблока и проводят ходовые испытания.

Как сделать самодельный мотоблок с редуктором от муравья

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Корпус редуктора

Это основная деталь и от правильного изготовления ее, зависит соосность устанавливаемых в него валов и осей, зазоров между шестеренками. При промышленном изготовлении корпус отливается из металла. Самостоятельно, без оборудования, сделать такой корпус невозможно, поэтому при самостоятельном изготовлении, есть 2 варианта:

• подобрать готовый корпус от другого оборудования;
• изготовить стальной самодельный корпус с помощью сварки и гнутья металла.

При втором способе, следует учитывать деформацию конструкции при нагреве. Оставлять небольшие допуски в местах закрепления подшипника с валом или осью, а также в месте установки сальника. Не следует приваривать подшипник к корпусу – это скажется на его работе и проблемами при замене. Для облегчения, можно подобрать трубу, подходящего диаметра, приварить ее на корпус и запрессовать скользящие опоры.

Чтобы легче проводить ремонт и его обслуживание, корпус должен закрываться защитной крышкой. Сверху, делается отверстие с пробкой для залива нового масла для трансмиссий, внизу располагаем заглушку на сливе отработки.
