Предохранители на skoda octavia a5

Расположение предохранителей, плавких вставок и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями Шкода Октавия. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители Шкода Октавия и реле установлены в монтажных блоках, которые находятся в моторном отсеке (рис. 1299) и салоне (рис. 1300) автомобиля. Реле и предохранители, расположенные в монтажном блоке предохранителей Шкода Октавия моторного отсека, а также защищаемые ими цепи приведены в табл. 23. Предохранители, установленные в монтажном блоке салона, и защищаемые ими цепи указаны в табл. 24.

Рис. 1299. Монтажный блок предохранителей Skoda Octavia, установленный в моторном отсеке.

Таблица 23 НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ Шкода Октавия

1. Для получения доступа к монтажному блоку, расположенному в салоне…

Рис. 1301. Монтажный блок, установленный в салоне автомобиля.

Таблица 24 НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ Шкода Октавия

2

…осторожно подденьте крышку отверткой…

3. …и снимите крышку.ПРИМЕЧАНИЕ

На крышке закреплен пинцет для извлечения предохранителей из монтажных блоков.

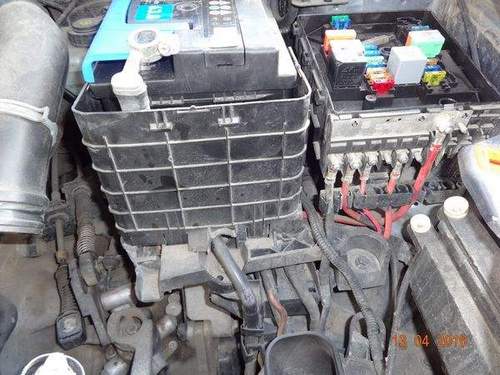

4. Для получения доступа к монтажному блоку, расположенному в моторном отсеке сдвиньте фиксаторы (как указанно на фото), чтобы разблокировать крышку блока предохранителей…

5. …и снимите крышку блока предохранителей, подняв ее вверх.

МАРКИРОВКА (СХЕМА) ПРЕДОХРАНИТЕЛЕЙ Шкода Октавия

6. Прежде чем заменить перегоревший предохранитель, выясните причину перегорания и устраните ее.ПРЕДУПРЕЖДЕНИЕ Не заменяйте сгоревшие предохранители Шкода Октавия перемычками или предохранителями, рассчитанными на другую силу тока, — это может привести к повреждению электрических цепей и оборудования и даже к пожару.ПРИМЕЧАНИЕ Предохранители окрашены в различные цвета, соответствующие определенной силе тока.

7. Захватите пинцетом предохранитель Skoda Octavia…

8. …и извлеките его из контактного разъема 9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

См. также: Схема электрооборудования Шкода Октавия. Неисправности электрооборудования Шкода Октавия.

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видео: Как Снять Блок Предохранителей Skoda Октавия А5

Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Типичные неисправности предохранителей

• Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
• Модули в монтажном блоке нагреваются, температурный режим необычный;
• В моторном отсеке слышен запах расплавленного пластика;
• Индикатор неисправности сигналов оборудования на приборной панели;
• Двигатель автомобиля не запускается.

Распространенные причины неисправности предохранителя

• Невыполнение планового осмотра, замена изношенных предметов;
• Закупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, клемм силовых кабелей;
• Окисление терминалов;
• Слабая фиксация контактов;
• Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.

замена

• Пластиковый пинцет для удаления модулей;
• Плоская отвертка;
• Дополнительное освещение при необходимости;
• Набор новых плавящихся элементов.

• Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
• Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
• Вставьте новый модуль, закройте крышку.

Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:

• Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
• Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
• Замените элементы, закройте крышку.

Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.

Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей

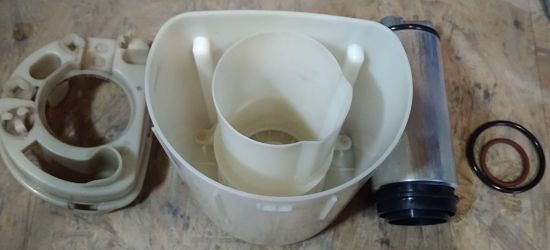

Сборка

Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).

Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.

Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.

Технические характеристики

Октавия первого поколения стала первой чешской моделью, построенной на платформе VW PQ34. Комплектация довольно типичная для гольф-класса:

• стабилизаторы на передней и задней оси;
• МакФерсоны спереди и торсионная балка сзади (в отдельных комплектациях на продольных рычагах);
• задние тормоза барабанные, на передней оси дисковые с вентиляцией;
• усилитель руля гидравлический;
• механический стояночный тормоз;
• привод изначально передний.

Коробки передач на выбор: 5-МКПП (6-МКПП после рестайлинга) и 4-АКПП. Полный привод на муфте Haldex шел в комплекте только с 1.8 л. TSI на 150 л.с., который устанавливался, и на лифтбек, и на универсал.

Фото красной Skoda Octavia 1.9 TDi Ambiente 2004

Моторная гамма Октавия 1 до рестайлинга:

Тип топлива	Турбина	Объем, л	Мощность, л.с.	Hm	Архитектура	Расход (смешанный цикл)	Разгон до 100 км/ч, сек
Бензин	Нет	1.6	75	135	L4	7.1	14.8
Бензин	Нет	1.6	101	145	L4	8.7	11.7
Бензин	Нет	1.8	125	170	L4	9.2	10.6
Бензин	Нет	2.0	115	170	L4	9.1	10.8
Бензин	Есть	1.8	150	210	L4	7.9	8.9
Дизель	Нет	1.9	68	133	L4	5.2	19.2
Дизель	Есть	1.9	90	210	L4	5.1	13.5
Дизель	Есть	1.9	110	235	L4	5.0	11.5

После рестайлинга 68-сильный дизель и 125-сильный атмосферник ушли в отставку, а бензиновый мотор на 75 л.с. умерил рабочий объем до 1.4 л. А с выходом RS-версии, в линейке появился 1.8 л. турбомотор на 180 л.с. при 235 Hm. Максимальная скорость выросла до 235 км/ч, а разгон до «сотни» составил 7.9 сек. (неплохо для 2001 года).

Škoda Octavia RS 1.8T первого поколения после рестайлинга

Видео: Как Снять Блок Предохранителей Skoda Октавия А5

Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Типичные неисправности предохранителей

• Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
• Модули в монтажном блоке нагреваются, температурный режим необычный;
• В моторном отсеке слышен запах расплавленного пластика;
• Индикатор неисправности сигналов оборудования на приборной панели;
• Двигатель автомобиля не запускается.

Распространенные причины неисправности предохранителя

• Невыполнение планового осмотра, замена изношенных предметов;
• Закупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, клемм силовых кабелей;
• Окисление терминалов;
• Слабая фиксация контактов;
• Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.

замена

• Пластиковый пинцет для удаления модулей;
• Плоская отвертка;
• Дополнительное освещение при необходимости;
• Набор новых плавящихся элементов.

• Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
• Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
• Вставьте новый модуль, закройте крышку.

Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:

• Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
• Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
• Замените элементы, закройте крышку.

Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.

Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Рекомендуем: Преимущества и недостатки автоломбардов

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Интересующие вопросы задаем в .

Порядок замены

В случае, когда прикуриватель не работает, так как перегорела спираль патрона либо очень повреждено гнездо, то самым хорошим действием является подмена устройства новым либо Б/У с другого автомобиля «Шкода» таковой же модификации.

При выполнении этой операции лучше не отступать от правил, разработанных опытнейшеми механиками либо опытными юзерами.

1. От минусовой клеммы аккумулятора нужно отсоединить провод, ослабив болт его крепления.
2. Извлеките патрон, а потом гнездо устройства. Для этого придётся разъёмы с подводящими проводами к нему и к лампе подсветки продеть через облицовочную перегородку туннеля в полу.
3. Чтоб снять сам прикуриватель, необходимо сжать экранирующий ободок лампы подсветки так, чтоб её лапки просто выскользнули из креплений светодиода.
4. Защёлку самого разъёма необходимо нажать отвёрткой для отсоединения светодиода. После чего само гнездо прикуривателя без усилий можно будет протолкнуть наружу.
5. После чего разъём с подводящими проводами просто извлекается из образовавшегося отверстия.
6. Подключение и установку нового гнезда следует проводить в оборотном порядке. Выступ на светодиоде должен заходить в специальную прорезь на корпусе облицовки.

После подмены нужно проверить, работает ли новый. как разобрать ключ skoda продажа авто шкода октавия покупать шкода октавиа а7 2017. Это просто можно сделать, подсчитав время срабатывания устройства – оно должно составлять 20 секунд. Только маленькое отклонение от этого параметра допускается в обычной работе.

Описание

Мостик для поцелуев может привлечь не только влюбленные сердца, но и тех, кто ценит красивую панораму природы, ведь тут открывается просто великолепный вид на речку на главную набережную, которая очень красива, когда вечером она освещается огнями ночных фонарей.

Мост поцелуев

Есть одно придание, которое гласит о том, что если повесить замочек в этом месте, а ключик выбросить в речку Кубань, то тогда молодые могут прожить счастливую и долгую жизнь, причем не зная никаких тягостей в жизни. Местные жители города Краснодара не очень любят играть со своей судьбой и поэтому после того, как приобретают священные кольца, то они идут сразу в магазин, где могут выбрать просто очаровательный замочек.

Местные же архитекторы решили о том, что такая якобы миленькая традиция, им вовсе не по душе. Они переживают о том, что после всех этих деяний мостик поцелуев попросту не сможет выдержать вес всех этих замочков, которые повесили на него. В городе Краснодаре решили не действовать по принципу коллег из Парижа, которые решили снимать старые железные замки и менять их на стеклянные, так как они достаточно легкие по весу.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Устройство и принцип работы прикуривателя

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Точки подключения автосигнализации на Skoda Octavia Tour 2008

Под рулём:+12 Вольт — красныйзажигание — чёрныйповороты — чёрный/белый и чёрный/зелёныйстартер — красный/чёрный

центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери

бензонасос (+) — синий/красный в блоке предохранителей

концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки

концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10
