Как проверить датчик абсолютного давления мультиметром

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться

В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Ремонт

После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.

Ремонт датчика осуществляют в определенной последовательности:

1. Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
2. Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
3. Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.

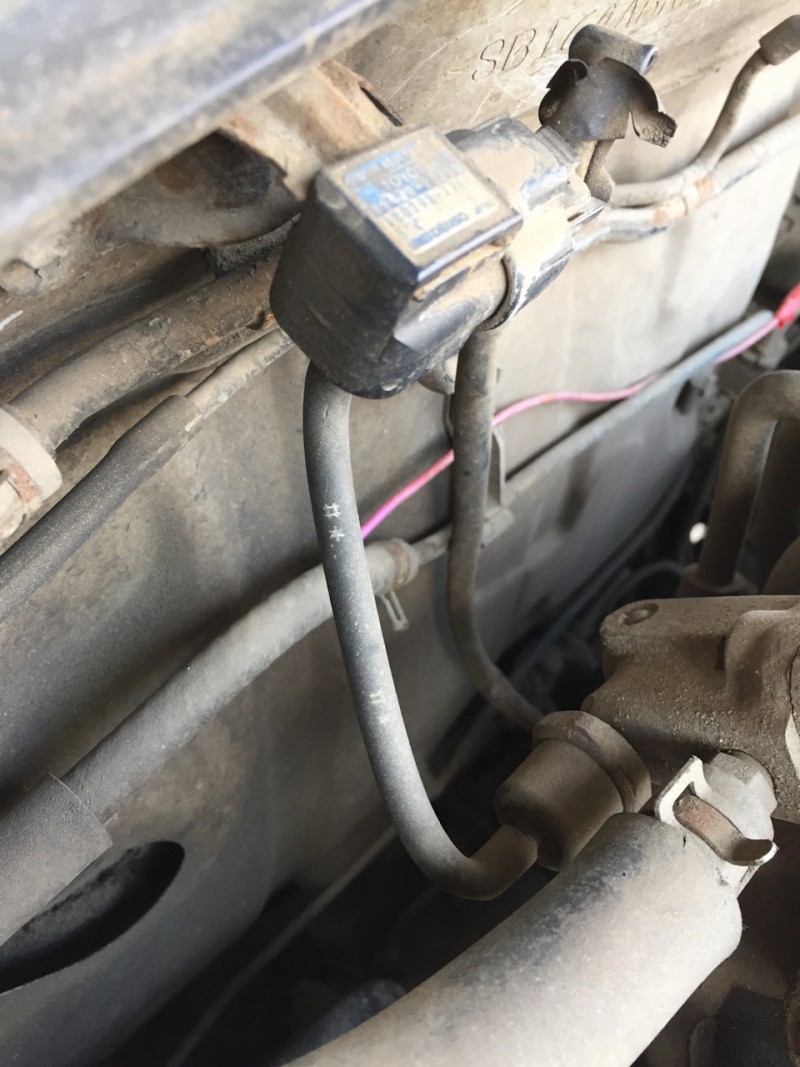

Датчик абсолютного давления

Сегодня взял домой и трубку и ДАД, продул трубку, просушил датчик, влаги как таковой не обнаружил. Единственное что обнаружил — в датчике в патрубке, куда одевается трубка на дне. скраю маленькое отверстие. Может конечно так и надо — не знаю.

Поставил все на место — проблемане изчезла

Вечером поставил ДАД на заведомо исправный (с рабочей машинки)

Проблема осталась та же

ИТОГ: — значит в моем случае не ДАД

Вопрос в догонку, что может быть, тупота моей машины иногда сопровождается поздним зажиганием (прострелы, не частые). Свечи, провода новые, угол по стробоскобу, внешний и внутренний осмотр крышки трамблера и бегунка ничего не выявили, катушка вроде не светится

Катушка индуктивного датчика в распределителе. А из ДАДа сделали настоящую страшилку. :

Источник

Обзор модуля атмосферного давления BMP280

Модуль представляет из себя высокоточный цифровой измеритель атмосферного давления на базе микро-чипа BMP280 от фирмы BOSH. После изготовления каждый датчик проходит индивидуальную калибровку в заводских условиях. Его малые размеры, низкое энергопотребление и высокая измерительная способность позволили завоевать популярность среди множества разработчиков Arduino-проектов. Модуль BMP280 был разработан фирмой как более технологичная модель своего предшественника BMP180. Данная модификация, в отличие от своего младшего брата, предоставляет пользователю целых 2 последовательных интерфейса обмена данными (SPI и I2C), а также 3 режима работы:

• NORMAL – в данном режиме модуль просыпается с определённой периодичностью, выполняет необходимые измерения и снова засыпает. Частота измерений задаётся программным путём, а результат считывается при необходимости.
• SLEEP – режим максимально пониженного энергопотребления.
• FORCED – этот режим позволяет будить модуль подачей внешнего управляющего сигнала. После выполнения измерений, модуль автоматически переходит в режим пониженного энергопотребления.

Помимо способности измерять показания атмосферного давления, разработчик наделил BMP280 возможностью определять температуру окружающей среды. Все производимые вычисления могут быть отфильтрованы настраиваемым программным фильтром. На рисунке №1 показан внешний вид модуля и его электрическая схема.

Рисунок №1 — внешний вид и схема модуля BMP280

Как видно из вышеприведенной схемы на модуле предусмотрены конденсаторы для фильтрации по питанию и подтягивающие резисторы интерфейсов ввода/вывода.

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
2. Падает динамика двигателя, не улучшающаяся при прогреве.
3. При работе мотора из выхлопной трубы ощущается запах топлива.
4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
6. При переключении передач заметны рывки машины.
7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Какие бывают датчики давления

В зависимости от конструкции двигателя, датчиков, которые контролируют подачу и давление воздуха в систему может два, три и больше. К примеру, в двигателях с турбиной может быть установлен ещё один датчик, который контролирует давление компрессора. В принципе, конструкция этих приборов идентична — они созданы для того, чтобы измерять давление и посылать данные на электронный блок управления двигателем.

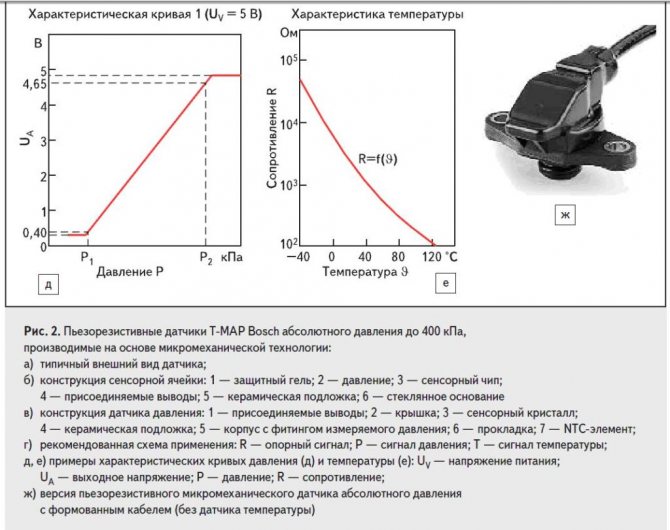

Датчик, который нас интересует, измеряет так называемое давление абсолютное, то есть он показывает значение давления не относительно атмосферного, а относительно полного вакуума. В зависимости от принципа действия устройства, оно может быть сконструировано по двум схемам: устройство на основе тонкой плёнки, которая реагирует на изменение давления и вырабатывает определённый электрический потенциал, передаваемый на ЭБУ; более точная и современная система конструкции датчика — микромеханическая .

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Таблица показаний ДАД атмосферного двигателя:

Таблица показаний ДАД турбированного двигателя:

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Ремонт

Что следует предпринять в случае мелких неисправностей датчика абсолютного давления? Следует сказать, что мелкие ремонтные работы вполне по силам рядовому автовладельцу. Если датчик имеет серьезные неисправности, то кроме полной его замены других выходов нет. Но замена прибора вполне по силам самому автовладельцу. Для этого, следует знать где находится датчик. Необходимо разъединить шланг между коллектором и датчиком, отсоединить комплекс проводов и убрать крепежи в виде болтов. Далее нужно заменить датчик на новый, выполняя все операции наоборот.

Если присутствуют мелкие дефекты, допустимо выполнение следующих операции:

1. Прежде всего, как описано выше снимается датчик. Сняв внешний кожух нужно смотреть на видимые признаки неисправности.
2. Если присутствуют загрязнения, ржавчина и др., то следует их очистить. Дальше необходимо проверить электрические контакты. После всех манипуляции нужно просушить прибор.
3. После всех манипуляции с очисткой рекомендуется применение силиконового герметика в местах закрепления и более продолжительная сушка в условиях тепла.
4. Только после истечении суток разрешается сборка деталей датчика. Во время сборки следует особо следить за герметичностью креплении.

Toyota Carina E — Британская повозка › Бортжурнал › Проверка датчика МАП

Перед тем как расписывать план проверки, выражаю отдельное огромное спасибище Олегу Подоматько (для тех кто не в курсе, это электрик состоящий в клубе кариноводов, выручает всех и всегда) ничего по электрике без его помощи не делается в моем авто:))

Решил проверить работоспособность МАП-сенсора с помощью мультиметра. Олег советовал проверять датчики через ЭБУ, ибо бывает такое, что датчик рабочий, а сигнал до мозгов доходит некорректно. Окей. Сначала я переживал что не хватит мне ума, чтобы замутить эту проверку, так как с электрикой я на «Вы» и это слабо сказано. Однако далее в процессе выяснилось, что это совсем не трудная процедура. Главное — НАЧАТЬ!

Поехали. Откручиваем 2 болта под бардачком. Бардачок вытаскиваем и откладываем в сторону. Ныряем головой в освободившееся пространство и находим там «МОЗГИ»

Далее. Берём мультиметр в руки, настраиваем как на фото.

• Поворачиваем ключ в зажигании, но НЕ заводим.

• Затем нам нужно воткнуть 2 щупа в разъём на мозгах как на картинке показано.

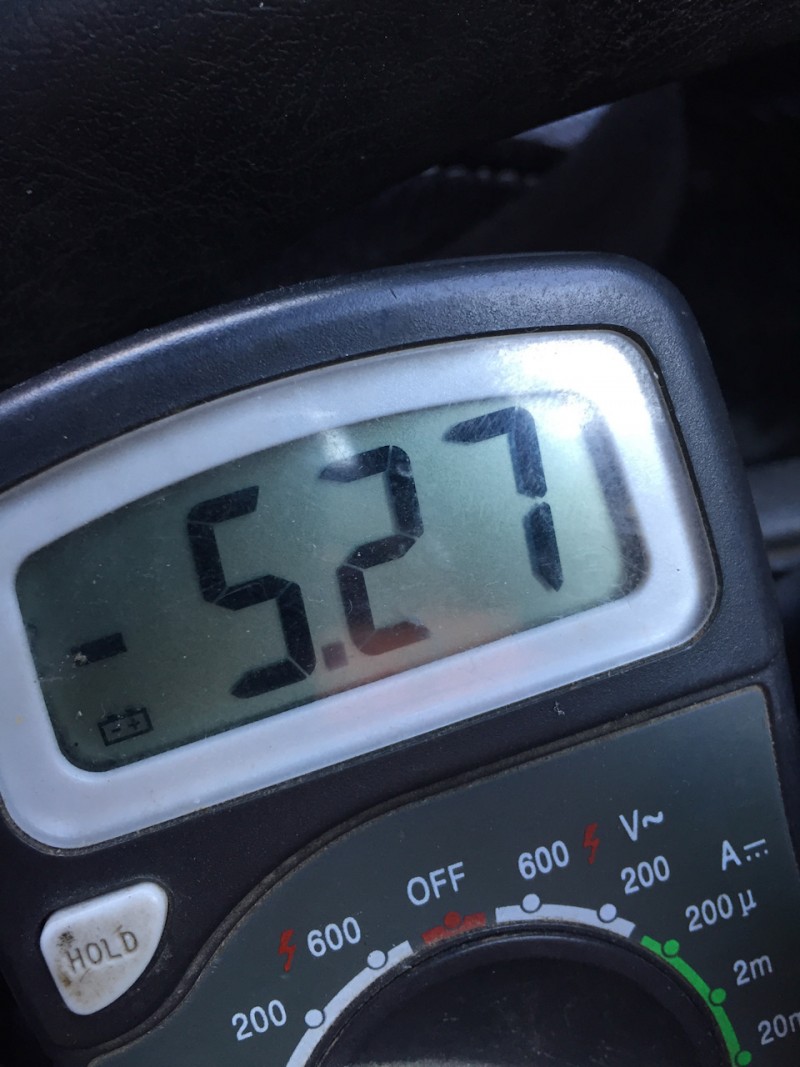

• Сначала нужно ткнуть один в Е2, другой — VC. Значение на мультиметре должно быть не менее 5 вольт.

• Далее ставим щупы на Е2 — PIM, значение должно быть 3,6 вольт.

• Теперь НЕ вытаскивая щупов — заводим двигатель. Значение должно опуститься с 3,6 до 1,5 вольт. (У меня это значение колебалось 1,66-1,74. Олег сказал, что даже минимальные отклонения здесь не уместны и играют роль)

• Резко нажимаем на педаль газа (нажали-отпустили) и в это же время смотрим на мультиметр, значение должно подпрыгнуть обратно до 3,6 вольт.

Вот, собственно, весь процесс проверки. Ничего сложного, главное все делать по пунктам. Для себя сделал вывод, что буду искать другой датчик МАП, надеюсь значения на новом будут строго как должно быть)))

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

• Включить зажигание в автомобиле, однако двигатель не запускать.
• Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
• Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
• Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
• Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

• Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
• На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
• Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
• Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
• Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
• «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
• Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
• Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Проверяем зажигание

Начинаем поиск и прежде всего проверим систему зажигания. Следует заметить, что она здесь не совсем обычная (илл. 1).

Илл. 1

Это система Distributorless Ignition System (DIS), но модуль зажигания хитрый: две катушки объединены в один корпус и установлены прямо на свечи четвертого и третьего цилиндров через наконечники. Модуль прикручен болтами к клапанной крышке, а поверх него располагается коммутатор с огромным радиатором. Ко второму и первому цилиндрам от катушек протянуты высоковольтные провода. Такая конструкция с точки зрения диагностики неудобна: затруднено снятие осциллограммы высокого напряжения в третьем и четвертом цилиндрах. Сложности добавляют еще и глубокие свечные колодцы.

Тем не менее после нескольких дополнительных манипуляций снимаем осциллограмму высокого напряжения и анализируем ее (илл. 2).

Илл. 2

Во всех четырех цилиндрах форма осциллограммы имеет академический вид: ярко выраженные затухающие колебания после угасания искры, ровная полка горения, время горения составляет около 1,15 мс. Какие могут быть претензии к катушкам зажигания, которые прежние мастера чуть было не заменили? На всякий случай проверяем провода визуально – на предмет механических повреждений и следов пробоя и тестером – на отсутствие внутреннего обрыва. Никаких нареканий.

Но трудились не зря. Явно заметно, что напряжение пробоя в первом цилиндре ниже, чем в остальных. Коротко вспомним, от чего зависит напряжение пробоя искрового промежутка свечи. Это очень интегральный параметр, на который влияет целый ряд факторов. И один из самых важных – давление в цилиндре в момент пробоя. Напряжение пробоя во многом зависит именно от него.

Запустив автоматический анализ осциллограммы с выводом результатов в виде графиков, обнаруживаем, что график напряжения пробоя в первом цилиндре располагается значительно ниже остальных (илл. 3).

Илл. 3

А такое поведение графика может говорить только об одном: в первом цилиндре в момент искрообразования давление ниже, чем в остальных. Попросту говоря, в первом цилиндре снижена компрессия. Конечно, к такому же результату приведет, например, слишком малый зазор на свече, но свечи проверены, и зазор там в норме.

Собственно, задача почти решена. Осталось поработать компрессометром, а лучше пневмотестером: он даст более достоверные результаты.

Проверка датчика абсолютного давления

В различных моделях авто конструкция датчика может отличаться, и, следовательно, алгоритм проверки тоже. Следующая обобщенная инструкция позволит исследовать большинство типов приборов. Для этого понадобятся:

1. Простой вакуумный манометр.
2. Тестер или вольтметр.
3. Вакуумный насос.
4. Тахометр.

Проверка датчика давления воздуха состоит из следующих этапов:

Для проверки аналогового датчика, его переходник подключается к вакуумному шлангу между датчиком давления и впускным коллектором. К переходнику также подсоединяют манометр. Двигатель запускают и дают ему некоторое время поработать на холостых оборотах. При показателе разрежения в коллекторе менее 529 мм рт. ст., проверяют целостность вакуумного шланга, так как через повреждения на нем утрачивается часть воздуха

Также следует обратить внимание на состояние диафрагмы датчика, на которой могут присутствовать как заводские, так и приобретенные при эксплуатации дефекты. После снятия показаний манометра, его заменяют на вакуумный насос, после чего создают разрежение 55-56 мм рт

ст. и прекращают откачку. При исправном датчике разрежение будет сохраняться 25-30 сек. Если требование не выполняется – датчик подлежит замене. При проверке цифрового датчика пользуются тестером в режиме вольтметра. Включают зажигание, находят контакты заземления и питания. К вольтметру подключают провод, соединенный с сигнальным контактом тестируемого датчика. При его нормальной работе напряжение будет составлять около 2,5 В. При наличии неисправностей – отличаться в большую или меньшую сторону. Тестер переключают в режим работы тахометра и отсоединяют от ДАД вакуумный шланг. Положительный ввод подключают к сигнальному проводу, а минус – к заземлению. При исправном датчике тахометр выдаст результат – 4400-4850 об/мин. Снова используется вакуумный насос, который подключается к датчику давления. Насосом постоянно меняют разрежение в приборе и следят за показаниями тахометра. При исправном датчике разрежение и показатели тахометра будут стабильными. При отключении вакуумного насоса, тахометр останавливается на показателе 4400-4900 об/мин. Если показания отличаются от указанных в ту или иную сторону – датчик неисправен.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

Это интересно!Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.
