Устройство экономайзера карбюратора

Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.

Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:

Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)

Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.

При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.

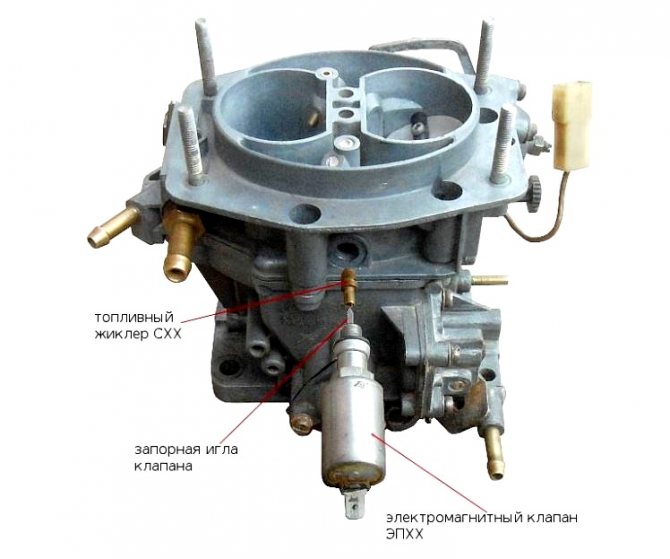

На фото видно, как расположен ЭППХ, и как его демонтировать.

Экономайзер мощностных режимов (ЭМР).

Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.

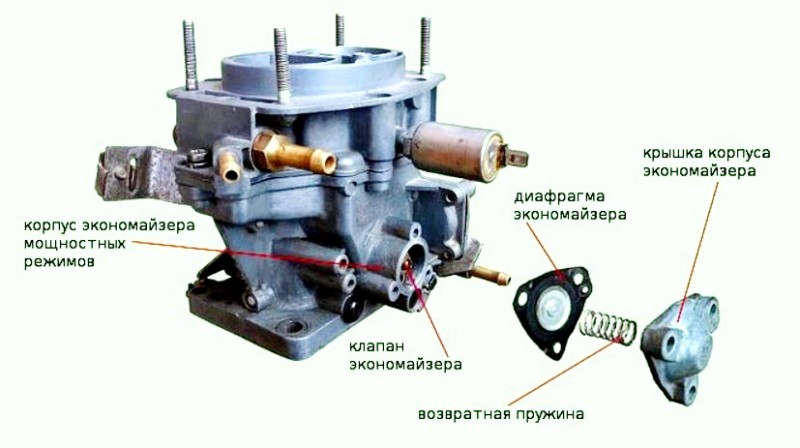

Расположение и составные части ЭМР можно увидеть на иллюстрации:

Открытый шариковый клапан свободно пропускает бензин по каналу жиклера. При умеренных нагрузках, в камере карбюратора возникает естественное разряжение, приводящее в движение мембрану (диафрагму) экономайзера. Это усилие больше, чем сопротивление пружины шарика, Дополнительный приток бензина прекращается, возникает экономия топлива. При более сильном нажатии на акселератор, разряжение снижается, мембрана переходит в режим покоя. Система снова открывает дополнительный поток бензина, обеспечивая дополнительный подхват мощности за счет принудительного обогащения смеси.

Карбюратор устройство для обеспечения подачи топлива

Карбюратор К-126ГМ (рис. 42) предназначен для автомобилей «Волга» ГАЗ-2401. Карбюратор — двухкамерный, двухдиффузорный, с последовательным открыванием камер, с падающим потоком горючей смеси. Карбюратор имеет общую поплавковую камеру, экономайзер с механическим приводом, УН поршневого типа, винт токсичности и поплавковый механизм с верхним подводом топлива.

Поплавок карбюратора латунный, паяный.
Система пуска холодного двигателя содержит воздушную заслонку 8 и систему рычагов, образующих полуавтоматическое пусковое устройство.
Система XX размещена только в первичной камере. Она состоит из топливного и воздушного 9 жиклеров и имеет три отверстия в смесительной камере. В нижнем отверстии находится регулировочный винт 18 для регулирования состава горючей смеси на режимах XX. В канале системы XX имеется винт 19 для регулировки двигателя на содержание окиси углерода в ОГ.

В каждой камере карбюратора имеется ГДС, которая состоит из большого 17 и малого 4 диффузоров и двух главных жиклеров: топливных 2 и воздушных 3 и 11. Через главные воздушные жиклеры воздух поступает в эмульсионные трубки, в которых имеется ряд отверстий.
Переходная система включает в себя топливный 5, воздушный жиклеры и отверстие в смесительной камере. При открытии дроссельных заслонок 21, близкому к полному, под действием разрежения дополнительное количество топлива через жиклер эконостата и его распылитель 6 поступает во вторичную камеру, обогащая горючую смесь.
Ускорительный насос включает в себя обратный шариковый клапан 24 и нагнетательный клапан 20. Топливо из ускорительного насоса 23 поступает в первичную камеру через распылитель 7.

Рис. 42. Карбюратор К-126Г

Положение поршня УН регулируется изменением зазора между регулировочной гайкой поршня и планкой привода. Тяга 1 привода снабжена балансировочным каналом. В корпусе поплавковой камеры находится топливный клапан 15 с иглой 16, поплавок 13 и смотровое окно 14. Во входном штуцере расположен топливный фильтр 12. Между смесительной камерой 22 и корпусом поплавковой камеры размещена прокладка. Карбюратор К-151 (рис. 43) предназначен для двигателей ЗМЗ-402.10, -4021 автомобилей «Волга» ГАЗ-24-10, ГАЗ-3110. Карбюратор — двухкамерный, двухдиффузорный, с падающим потоком и последовательным механическим открыванием дроссельных заслонок вторичной камеры, сбалансированной поплавковой камерой, поплавковым механизмом с нижним подводом топлива, АСХХ, ЭПХХ, закрытой регулируемой системой вентиляции картера, системой рециркуляции ОГ, полуавтоматическим пусковым устройством, переходной системой, УН диафрагменного типа, эконостатом и латунным паяным поплавком.

Рис. 43. Карбюратор К-151

В первичной камере размещены: воздушная заслонка 12 с полуавтоматическим диафрагменным приводом и ручным управлением; главный топливный жиклер 18, сообщенный с эмульсионной трубкой 17, в которую через главный воздушный жиклер 13 поступает воздух; воздушные жиклеры 14 и 16 СХХ; эмульсионный жиклер 15 системы холостого хода; нагнетательный клапан 11 с распылителем УН, а также винт 26 качества горючей смеси.

Ускорительный насос содержит рычаг привода 24, кинематически связанный с мембраной 23, обратный клапан 22 с ограничителем 19 и перепускной жиклер 21 с ограничителем (винтом регулировки) 20. Экономайзер ПХХ 25 снабжен винтом 27 качества и винтом 28 количества горючей смеси. Во вторичной камере размещены воздушный 5 и топливный 6 жиклеры переходной системы, эмульсионная трубка 7 с главным воздушным жиклером 9, связанная с главным топливным жиклером 32 вторичной камеры, распылитель 8 и малый диффузор 10. Поплавковый механизм выполнен с нижним подводом топлива и снабжен штуцером подвода топлива 1, клапаном подачи топлива 3 с эластичным запирающим элементом, топливным фильтром 2 и поплавком 4. СХХ выполнена автономной, с двойным эмульсированием топлива в канал карбюратора. В корпусе смесительной камеры карбюратора размещены трубка 29 подвода разрежения к пневматическому электроклапану, трубка 30 отбора вакуума к вакуум-корректору распределителя зажигания, а также трубка 33 отбора вакуума к клапану рециркуляции ОГ.

Статьи по этой тематике «Карбюратороы»:

• Горючая смесь и влияние ее состава на работу двигателя
• Устройство карбюраторов
• Характеристика карбюраторов
• Разновидности экономайзеров
• Ускорительный насос

Комментарии читателей

Замена и профилактический ремонт

Экономайзер принудительного холостого хода карбюратора имеет электрический привод, поэтому при его отказе в первую очередь смотрим проводку и состояние контактов. Затем аккуратно демонтируем прибор с помощью рожкового ключа.

Сам карбюратор снимать необязательно, достаточно осушить камеру от топлива.

Следовательно никаких сигарет во время работы, и в зоне доступности должен находиться исправный огнетушитель.

Открутив ЭППХ, промываем его карбклинером, и проверяем работоспособность с помощью аккумулятора. Исправный клапан должен срабатывать на 5 мм. Если нет – пробуем промыть место входа штока во втулку. Не помогло – ставим новый прибор.

Для профилактики не помешает промыть и отверстие жиклера экономайзера, расположенное в карбюраторе. После промывки все узлы продуваются сжатым воздухом.

Экономайзер мощностных режимов чинить бесполезно, его надо сразу менять. Собственно ремонт и заключается в замене мембраны и пружинки, которые являются основными узлами. Крышка не ломается. Снимается он с помощью отвертки.

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной.

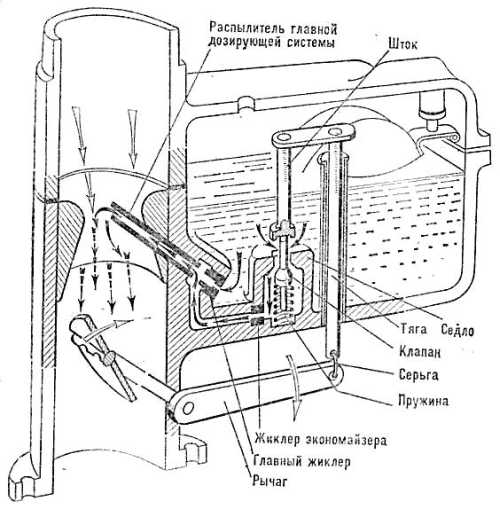

Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Устройство экономайзера карбюратора

Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.

Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:

Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)

Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.

При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.

На фото видно, как расположен ЭППХ, и как его демонтировать.

Экономайзер мощностных режимов (ЭМР).

Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.
