Как включить aux (аукс) на магнитолах марки pioneer (пионер)

Содержание:

Как припаять самодельный AUX-in на кассетную магнитолу

Во-первых, нужно понимать, что любая модернизация внутренней электронной начинки магнитолы производится на ваш страх и риск.

Во-вторых, необходимо осознавать, что данную процедуру по впайке самодельного AUX-входа можно выполнять только при наличии специального оборудования и хотя бы минимальных знаний теории электроники.

Первым делом необходимо извлечь магнитолу из стандартного отсека и отсоединить все провода. Учтите, что разбирать и вносить правки в конструкцию магнитолы необходимо не «на коленке», а в нормальных условиях домашней мастерской. Сняв крышку, скрывающую всю электронику, мы увидим кассетный блок. Самая первая модернизация заключается в избавлении от шума и помех электромагнитного характера, которые создаёт электромотор лентопротяжного механизма. Для этого нужно лишь отпаять плюсовой провод и заизолировать его. Вырывать этот провод не желательно, ведь существует вероятность, что в будущем найдётся мастер, который захочет воссоздать магнитолу в неизменном виде.

⑨ Rovtop

Рейтинг: 4.8 Цена: от 49.26 руб. до65.02 руб. Перейти в магазин AUX кабель Rovtop обеспечивает соединение любых источников звука с домашней или автомобильной аудиосистемой, обеспечивает передачу качественного звука. Длина его составляет почти 1 м, но за счет витой конструкции может существенно увеличиваться. Для изготовления самого провода используется чистая медь, коннекторы – позолоченные, так что никаких помех и шумов во время передачи звука не возникнет.

Один из штекеров имеет Г-образную форму, использовать которую более удобно. Самое уязвимое его место от перегибов защищает металлическая пружинка. Другой штекер – прямой, имеет дополнительную пластиковую оплетку.

Достоинства:

  • возможность выбора подходящего цвета: красный, черный, белый;
  • витая конструкция не занимает много места;
  • высокое качество материалов и изготовления;
  • дополнительная защита самых уязвимых мест;
  • долговечность.

Купить на AliExpress.com

Подключаем цифровой источник

Плёночные кассеты, равно как и лазерные диски, уходят в прошлое. Самый простой и удобной альтернативой становится USB накопитель или мобильный телефон, подключённый к магнитоле через порт AUX-IN. В новомодных магнитолах, к счастью, имеется и AUX-IN, и USB порт, который предназначен для флеш- накопителей информации. Но что же делать владельцам устаревших магнитол, где нет ни того, ни другого? Выход представляется одновременно простым, но гениальным: владельцам магнитол, где есть кассетный лоток, можно подключить переходник, создающий полноценный AUX-IN из магнитной головки кассетного приёмника. Этот переходник называется Car Cassette Tape Adapter Transmitter for MP3. Он визуально напоминает точнейший аналог плёночной кассеты, габариты которой 100,5 мм × 63,8 мм × 12,0 мм.

Если у вашей магнитолы либо просто-напросто нет кассетного лотка, либо он неисправен, то подключить альтернативный источник сигнала всё-таки можно: достаточно купить FM-трансмиттер. Для полноценной работы fm-трансмиттера достаточно, чтобы у вашей магнитолы был работоспособный fm радиомодуль, а также имелся свободный порт, который в штатном режиме используется для питания прикуривателя.

Что такое USB-вход на автомагнитоле

Немало автовладельцев сталкиваются с ситуацией, когда штатная магнитола в машине не читает музыку с флешки. И вся проблема в том, что в устройстве попросту отсутствует USB вход, т.е. он изначально не предусмотрен. При этом такая ситуация актуальна не только для старых авто, но и на современных иномарках нередко можно встретить такую отличительную особенность. Практически каждый согласится, что музыку в машине хочется слушать без каких-либо ограничений, а на CD диск много не запишешь. Да и диски в машине на сегодняшний день – это как-то неудобно и несовременно. Как же быть, есть ли решение вопроса? Ведь замена магнитолы, удовольствие не самое дешёвое и далеко не каждому по карману. Ниже постараемся детально разобраться в ситуации и найти оптимальное решение.

Другие варианты подключения через Аукс

Порт 3,5 мм можно использовать не только для соединения магнитолы с гаджетом напрямую, но и для подключения блютуз-адаптеров либо переходников на USB. У каждого из вариантов есть свои особенности, поэтому надо разобраться во всех нюансах, чтобы купить подходящее устройство и правильно настроить его.

Аукс-блютуз

Для использования понадобится так называемый донгл — небольшой передатчик, по форме напоминающий флешку. Главная его особенность — подключение к устройству через штекер 3,5 мм. Не стоит покупать самые дешевые модели, обычно качество передачи сигнала у них низкое. Следует выбрать один из трех типов донглов:

  1. Мобильные варианты. Работают от небольшой аккумуляторной батареи и требуют подзарядки. Зато в салоне не будет никаких проводов, только передатчик в магнитоле.
  2. Автомобильные модели, которые питаются от прикуривателя. Не самый удобный вариант, так как посередине все время будут висеть провода.
  3. Универсальные варианты. Они могут работать автономно, а при необходимости подключаться к прикуривателю и заряжаться.

Донгл AUX для автомагнитолы нужно правильно подключить, система не будет работать без настройки. Процесс прост и занимает около минуты:

  1. Вставить устройство в разъем Аукс и включить его. Обычно есть индикатор, по которому легко определить, что адаптер работает.
  2. На телефоне включить блютуз и нажать кнопку «Поиск». После обнаружения донгла подключиться к нему, поставить галочку на разрешение сопряжения, если это требуется.

Вариант удобен тем, что можно поднимать трубку по время движения и пользоваться громкой связью. Донгл работает как микрофон, а звук передается на штатную акустику автомобиля.

Важно!

Если нужно часто разговаривать по телефону, подойдет блютуз-передатчик с дополнительным микрофоном. Его можно установить на руль или стойку, чтобы качество звука было выше.

USB AUX

Это шнур, один конец которого — обычный выход под флешку, а второй подключается в AUX. Для автомагнитолы без USB порта USB AUX — это хорошее решение. Можно подключать накопители либо МР3-плееры, в которых есть такой выход.

При выборе нужно определить только длину провода, которая будет удобнее всего. Стоит помнить о том, что шнур подойдет и для использования на смартфонах. В этом случае можно быстро скачать документ или посмотреть нужную информацию на флешке, чтобы не занимать память на телефоне.

При подключении не нужно ничего настраивать. Необходимо просто запустить музыку на магнитоле и проверить, нормально ли переключаются треки. В дешевых изделиях часто качество звука низкое, настроить правильно AUX в этом случае не получится.

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их

Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого – красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android – Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Способы соединения

Хочу сразу заметить, что способов существует много. При этом порой на одной магнитоле можно использовать сразу несколько вариантов подключения. Если не видит один метод, используйте другой. Либо выбирайте тот, который считаете наиболее практичным и удобным.

Не имеет значения, какая у вас машина. Это может быть Рено Дастер, отечественная Лада Веста или Лада Гранта. У некоторых стоит купленная отдельно магнитола, другие обходятся штатной системой.

Даже существует разнообразие самих магнитол. Есть несколько наиболее распространенных брендов:

  • JVC;
  • Самсунг;
  • Кунвуд;
  • Пионер;
  • Prology;
  • Сони;
  • Алпайн;
  • Terra;
  • Sho Me и пр.

Есть разные версии, модели и поколения. Даже с китайской непонятного происхождения магнитолой, купленной для Chery Tiggo, порой можно за пару минут соединить свой Андроид смартфон. Марки и модели ключевой роли тут не играют. Задача всегда стоит одна и та же. Нужно свой телефон как-то соединить с системой.

Условно все методы можно разделить на проводные и беспроводные.

Сегодня мы рассмотрим следующие способы подключения:

С помощью кабеля USB. Актуально, востребовано, не очень сложно. Хотя и со своими минусами;
Через AUX. Также распространенный вариант со своими особенностями;
Через радио. Да, можно подключиться даже так. Скоро узнаете, о чем идет речь;
С помощью системы блютуз. Категория беспроводного соединения;
Через тюльпаны

Не самый ходовой способ, но и его обойти вниманием нельзя.

Теперь давайте каждый вариант постараемся коротко, но ясно рассмотреть отдельно. А дальше уже каждый для себя сможет сделать выводы и принять окончательное решение.

Объективно один из самых актуальных способов соединения. Стандартный USB кабель позволяет подключить телефон или просто компьютерную флешку.

Есть специальный шнур, один конец которого выглядит как USB разъем, а второй предназначен для подключения к телефону. Учтите, что старые магнитолы не могут синхронизироваться со смартфонами, потому они воспринимают телефон сугубо как накопитель, то есть карту памяти.

После соединения устройств кабелем в настройках своего гаджета ищите раздел с USB подключением. Далее запускается меню передачи данных. Это позволит аудиосистеме воспринимать и воспроизводить аудиофайлы, имеющиеся на вашем телефоне. Но управление доступно только через магнитолу на старых системах. Если она более современная, можно синхронизироваться и использовать девайс несколько эффективнее. Это открывает доступ к управлению одновременно с двух устройств. Еще один плюс в том, что в процессе проигрывания параллельно телефон будет заряжаться. Пусть медленно, но хотя бы свой заряд смартфон точно не потеряет.

Минус лишь один. Это зависимость от кабеля, который может мешаться под рукой. Если шнур короткий, при поступающем звонке придется отключать мобильник, а затем заново все соединять и запускать музыку.

В случае наличия USB лучше взять уже полноценную флешку, записать на нее любимую музыку, а смартфон оставить под рукой для других целей.

Это специальный разъем, доступный на автомагнитолах. Чуть ли не первый функционал, позволяющий соединить телефон и аудиосистему в машине. Если нет AUX на вашем авто, это несколько странно, поскольку такие разъемы используются еще со времен кассетных магнитол.

Фактически это штекер с круглой формой, имеющий размер 3,5 мм. Такой вы используете при подключении наушников. В магазинах не сложно найти соответствующий кабель. А подключение осуществляется до безобразия просто. Берется шнур, один конец идет в телефон, а второй в магнитолу. Все, вы готовы к прослушиванию. Только в качестве органа управления тут выступает сам смартфон. Треки придется переключать через встроенный плеер или приложение. То есть сама аудиосистема выступает как колонка с усилителем, где можно регулировать громкость.

Как связать устройства посредством USB

Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.


К недостаткам варианта подключения телефона к магнитоле через USB относят наличие кабеля, который протягивается от автомагнитолы до смартфона

Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.

Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.

На более дорогих магнитолах возможна интеграция с гаджетом, что предоставляет возможность управления музыкальными режимами с любого из участников тандема. Кроме того, может быть произведён запуск приложений, установленных на смартфоне, например, какого-то особенного проигрывателя. Но в этом случае автомагнитола выступает в роли обыкновенного усилителя.

Видео: как подружить USB, AUX и штатную магнитолу

https://youtube.com/watch?v=YkJSp9vLO8Q

Описанный выше способ подключения достаточно удобен. Кроме того, что появляется возможность управлять файлами, используя магнитолу, ещё и происходит подзарядка смартфона.

К недостаткам такого варианта можно отнести наличие кабеля, который должен быть протянут от магнитолы до смартфона. А если соединительный шнур короткий, то до специальной подставки телефон не дотянется, поэтому он будет постоянно падать.

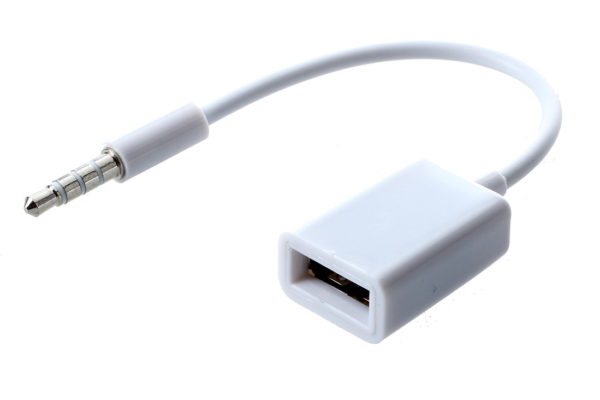

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

  • Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
  • Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
  • Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
  • Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

  1. Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

  1. Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

Видео: как подсоединить айфон к магнитоле

Подключение телефона к магнитоле посредством USB, AUX и Bluetooth — несложная операция, которая, тем не менее, имеет свои особенности. Соблюдение всех правил подключения гарантирует качество работы устройств и удовольствие от проигрывания музыки или прослушивания радио во время нахождения в автомобиле.

Что такое AUX IN

Линейный вход способен принимать сигналы с амплитудой от 0,5 до 1,8 В. Сигнал аналогичной величины способны поддерживать звуковоспроизводящие девайсы по типу MP3 плеера, смартфона и пр. То есть, используя AUX, можно подсоединить к телевизору или любой другой аудиосистеме внешнее устройство и слушать музыку уже с него.

Название AUX произошло от английского слова Auxilary. Данную лексему можно перевести как «вторичный», «дополнительный». На аудиоприборах гнездо имеет маркировку AUX OUT. Кроме этого встречается наименование CD OUT. Что это такое? Это устаревшее название все того же AUX OUT.

AUX порт: общее представление

Во вменена, когда разработка портативных аудиосистем и медиа устройств только зарождались, производители пришли к выводу что будут применять один порт, который будет универсальным для всех. Привычным считается разъём 3,5 мм, в данный момент встречающийся в устройствах повсеместно. Именно такого диаметра разъёмы встречаются в различных мобильных устройствах, плеерах на основе применения кассет, магнитолах, проигрывателях MP3 и в оборудовании профессионального класса.

Автомобили, оснащённые подобным портом, являются настоящей редкостью. Но даже, если такой разъём не установлен, проблем с портами линейного типа не возникнет. Считается, что данный универсальный разъём подходит для подключения антенн и наушников, но это не так. Посредством AUX кабеля следует подключать мобильные телефоны и флешки на основе USB. Он отличается недорогой ценой и продаётся в любых торговых точках.

Провод AUX кабеля крайне легко узнать. Зачастую на обеих концах кабеля содержится мини-штекер стандартного типа. Совсем недавно штекер универсального типа начал выпускаться, чтобы устанавливаться с одной стороны. На другой предусмотрен USB-порт/лайтнинг. Внешне известна одна функция по подключению портативного устройства для воспроизводства к аудиосистеме, которая устарела.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

Если по некоторым причинам использование штатных переходников невозможно, то можно приобрести bluetooth-адаптер. Устройство подключается к любому jack-разъему в 3,5 мм. В автомагнитоле блютуз-адаптер подсоединяется к AUX-входу. При помощи устройства происходит беспроводная передача звукового сигнала. К преимуществам подключения AUX с bluetooth-адаптером относят:

  • Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
  • Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
  • Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
  • Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
  • Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

  1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
  2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
  3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
