Неисправности замка зажигания ВАЗ 2101 и их признаки
Замок зажигания ВАЗ 2107
Меняем контактную группу
Как менять
Замена самой личинки замка либо контактной группы
- Читайте
Как проверить элементы замка зажигания на работоспособность?
- Когда необходимо производить замену замка зажигания в авто?
Пояснение обозначений
Ремонт замка зажигания ВАЗ 2101
Как менять
Строение замка зажигания авто
Ремонт замка зажигания ВАЗ 2107
- Порядок демонтажа замка зажигания
  - Видео: замена замка зажигания ВАЗ 2107
- Разборка замка зажигания
  - Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы
Самостоятельная замена
Снятие устройства с авто

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
износ, механическое повреждение запорного стержня или его пружины;
окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Запорный стержень также может сломаться

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
отсутствие реакции стартера при перемещении ключа в положение «II»;
постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Если контакты подгорели или окислились незначительно, их можно зачистить

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

к контакту 50 подсоединяется красный провод (стартер);
к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
к контакту 30 — розовый провод (плюс аккумулятора);
к контакту 30/1 — коричневый провод (плюс аккумулятора);
к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

основная — поворот подвижного диска контактного устройства;
дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

обеспечивает поворот подвижного диска контактного механизма;
фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

подвижного диска с токопроводящими пластинами;
неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Меняем контактную группу

Схема замка в разобранном виде

Исходя из убеждений цены подмена одной контактной группы выходит менее накладной:

Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
Чтоб избежать всераспространенной проблемы, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (либо как-то по-другому, их отметить)
Такая мера сбережет ваши нервишки и время
Некие модели замков имеют в собственной контактной группе стопорное колечко, и здесь нам понадобится шило, чтоб его вытащить
Принципиально позже не запамятовать воткнуть его на место
Потом все собирается вспять и прикручивается к управляющий колонке

На этом все, осталось окончить просмотр видео и расслабленно поменять всякую деталь замка.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
по команде водителя включает стартер для запуска силовой установки и выключает его;
отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
защищает автомобиль от угона путем фиксации рулевого вала.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

плоская отвёртка;
крестовая отвёртка;
шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.

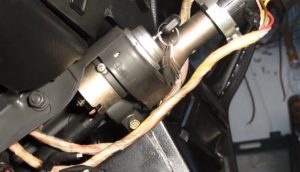

Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
Аккуратно снимаем обе части кожуха.
Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.
Отсоединяем провода с контактной группы зажигания.
В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.
Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

Вставляем ключ и поворачиваем его на метку «0».
Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
Подключаем провода согласно схеме.
Устанавливаем две части кожуха и скрепляем их болтами.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

Замена самой личинки замка либо контактной группы

Читайте

Подмена личинок замка ваз 2109 просит наличия инструментов:

Не непременно при хоть какой поломке делать подмену замка полностью, если причина неисправности кроется в сменных деталях, тогда производится частичный ремонт замка и подмена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно крутиться в замочной скважине. Еще вариант частичного ремонта – выполнение подмены контактной группы, для этого довольно минимума инструмента и мало разбираться в устройстве.

Разобраться в устройстве поможет наша аннотация:

Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
После снятия кожуха раскрывается доступ к замку выключателя
Личинка замка в принципе уже можно доставать на этом шаге
Потому вытаскиваем боковой штифт, который держит ее в замке
Это просто выполнить узкой отверткой (часовой) при всем этом постукивая по ней маленьким молоточком
Если таким макаром штифт не вытаскивается, тогда попытайтесь высверлить личинку аккуратненько, с помощью узкого сверла
Если для вас удобнее вытащить поначалу, вытащить замок зажигания, до того как приступить к подмене личинки, для этого нужно отвернуть болты, крепящие выключатель зажигания к управляющий колонке
Это нужно делать, используя молоток и зубило, потому что эти болты имеют срезанные головки
Зубилом их нужно немного ослабить, а потом выкручивать пассатижами, как на фото понизу

Ослабляем болты, крепящие замок к управляющий колонке

Сейчас снимаем скобу и сам замок с колонки, отключаем непременно его электронный разъем
Выкручиваем шуруп, крепящий реле зажигания, и достаем его из-под панели
Отсоединяем разъем
Разъединяем «массовый» провод
Используя крестообразную отвертку, выкручиваем шуруп
Потом отжимаем защелку, и снимаем крышку, потом контактную группу
Итак, мы вытащили выключатель
Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
Производим ее подмену
Проверяем работу замка с установленной новейшей личинкой, для этого поворачиваем ключ зажигания
Не забываем после установки, проверить правильную работу блокировочного механизма, нашего управляющего вала
Когда механизм не срабатывает, при полном обороте управляющий баранки, нужно отрегулировать размещение замка на управляющий колонке
Только после окончания регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока на сто процентов не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
Заклинивание противоугонного стержня в любом положении.
При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

1 – головные фонари ВАЗ 2107;
2 – боковые повторители поворота;
3 – аккумулятор;
4 – реле включения стартера;
5 – электропневмоклапан карбюратора;
6 – внутренний переключатель карбюратора;
7 – система геренратора 37.3701;
8 – моторедукторы очистителей фар*;
9 – датчик включения электродвигателя вентилятора;
10 – электродвигатель вентилятора охлаждения мотора;
11 – звуковые сигналы;
12 – распределитель зажигания;
13 – свечи зажигания;
14 – стартер;
15 — датчик указателя температуры ОЖ;
16 – подкапотное освещение;
17 – датчик сигнализатора критичного давления масла;
18 – контрольная лампа недостаточного уровня тормозной жидкости;
19 – электродвигатель очистителя ветрового стекла;
20 – блок управления клапаном системы питания;
21 – катушка зажигания;
22 – электрический двигатель насоса омывателя фар*;
23 – электродвигатель насоса омывателя ветрового стекла;
24 – монтажный блок;
25 – реле очистителя ветрового стекла;
26 – реле аварийной сигнализации и указателей поворота;
27 – выключатель стоп-сигнала;
28 – выключатель ламп заднего хода;
29 – реле зажигания;
30 – выключатель зажигания;
31 – трехрычажный переключатель;
32 – выключатель аварийной сигнализации;
33 – штепсельная розетка для переносной лампы**;
34 – переключатель вентилятора отопителя печки;
35 – дополнительный переключатель электродвигателя отопителя;
36 – лампа сигнализатора включения обогрева заднего стекла;
37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
38 – блок сигнализаторов;
39 – электродвигатель вентилятора печки;
40 – лампа освещения бардачка;
41 – выключатели плафонов на стойках передних дверей;
42 – выключатели фонарей сигнализации открытых передних дверей***;
43 – фонари сигнализации открытых передних дверей***;
44 – соединительная колодка;
45 – прикуриватель;
46 – часы;
47 – выключатель освещения приборов;
48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
49 – указатель уровня топлива;
50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
51 – спидометр;
52 – контрольная лампа включения указателей поворота на приборной панели;
53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
56 – комбинация приборов;
57 – эконометр;
58 – выключатели плафона на стойках задних дверей;
59 – указатель температуры охлаждающей жидкости;
60 – тахометр;
61 – лампа сигнализатора включения ручника;
62 – датчик указателя недостаточного давления масла;
63 – лампа сигнализатора включения дальнего света фар;
64 – сигнализатор включения габаритов;
65 – вольтметр;
66 – выключатель сигнализатора стояночного тормоза;
67 – выключатель наружного освещения;
68 – выключатель обогрева заднего стекла;
69 – выключатель заднего противотуманного света с сигнализатором включения*;
70 – предохранитель цепи противотуманного света;
71 – плафон освещения салона****;
72 – задние фары;
73 – датчик указателя уровня топлива и резерва топлива;
74 – колодки для подключения к элементу обогрева заднего стекла*;
75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно. **Модели до 2000-го года выпуска. ***Машины, сошедшие с конвейера до 1998-го года. ****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

гаечный ключ на 10;
отвертка с крестовидным лезвием (лучше короткая);
небольшая шлицевая отвертка;
кусачки или ножницы;
шило.

Порядок работ следующий:

Ставим машину на ровной площадке, включаем передачу.
При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.
Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.
Снимаем нижнюю половину кожуха.
Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.
Отсоединяем верхнюю половину рулевого кожуха.
Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.
Вставляем ключ зажигания в скважину
Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.
При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.
Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.
Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
Снимаем кольцо.
Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

электродрель со сверлом диаметром 0,8–1 мм;
штифт такого же диаметра длиной 8–10 мм;
шило;
тонкая шлицевая отвертка;
жидкость типа WD-40;
небольшой молоток.

Порядок работ такой:

Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.
Находим на корпусе замка штифт, фиксирующий личинку.
Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.
При помощи шила извлекаем остатки штифта из отверстия.
Вынимаем личинку из корпуса.
Жидкостью WD-40 обрабатываем рабочие части новой личинки.
Устанавливаем новую личинку в корпус.
Фиксируем ее при помощи нового штифта.
Утапливаем штифт полностью при помощи небольшого молотка.
Устанавливаем накладку на место.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

плоская отвёртка;
крестовая отвёртка;
шило.

Как осуществить снятие (пошагово с фото)

Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
Аккуратно снимаем обе части кожуха.После откручивания болтов обе части кожуха легко снимаются с кронштейна
Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.Для демонтажа замка зажигания нужно открутить два болта крепления
Отсоединяем провода с контактной группы зажигания.
В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Установка нового замка проходит следующим образом:

Вставляем ключ и поворачиваем его на метку «0».
Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
Подключаем провода согласно схеме.Подключаем провода по цветам, как обозначено на схеме
Устанавливаем две части кожуха и скрепляем их болтами.

Видео по замене на ВАЗ 2107

(1 голос, среднее: 5 из 5)

Строение замка зажигания авто

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Ремонт замка зажигания ВАЗ 2107

Снять замок зажигания ВАЗ 2107 довольно просто. Для этого потребуется лишь:

крестообразная отвёртка;
шило.

Порядок демонтажа замка зажигания

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

Отсоединить минусовую клемму от аккумуляторной батареи.
Открутить винты крепления нижнего кожуха рулевой колонки и снять его.Для снятия замка нужно открутить винты крепления нижнего защитного кожуха рулевой колонки
Открутить два винта крепления замка к кронштейну.
Вставить в замок ключ, установить его в положение «0» и лёгким покачиванием руля разблокировать рулевой вал.Для демонтажа замка зажигания необходимо разблокировать рулевое колесо и нажать шилом на фиксатор замка
Вынуть замок из посадочного места, надавив шилом через отверстие в кронштейне на фиксатор замка.После открепления замок легко вытаскивается из посадочного места

Видео: замена замка зажигания ВАЗ 2107

Разборка замка зажигания

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

Отвёрткой или шилом подцепить стопорное кольцо и вынуть контактный механизм.Для вытаскивания контактного механизма нужно открепить стопорное кольцо с помощью отвёртки
Снять крышку замка.Для снятия личинки замка нужно высверлить дрелью стопорный штифт у личинки
Для извлечения личинки (секретного механизма) зажать замок в тиски и дрелью со сверлом 3,2 мм высверлить стопорный штифт.После высверливания стопорного штифта секретный механизм замка легко извлекается из корпуса
Извлечь личинку замка из посадочного места.Разборка замка зажигания не представляет большой сложности

Сборка и установка замка зажигания осуществляется в обратной последовательности.

Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы

Устройство замка зажигания одинаково для всех классических моделей ВАЗ. Однако на автомобили, выпущенные до 1986 года, устанавливались замки с семью контактами, а после 1986 года — с шестью. Для ВАЗ 2107 подойдёт любой замок для классических «Жигулей» с шестью контактными выводами.

Самостоятельная замена

Если присутствует определенная проблема в работе замка, заедание или общая поломка, может понадобиться полная замена устройства в сборе. Для этого нужно снять старый, после чего установить новый в гнездо и правильно подсоединить все провода к клеммам.

Основное условие — выполнять все неспешно и запоминать проведенные действия. Особенно это касается правильного подсоединения проводов.

Чтобы заменить замок зажигания, нужно соблюдать следующую последовательность действий:

Отключить массу от аккумуляторной батареи. Если этого не сделать, то произойдет короткое замыкание при снятии устройства.
Замок установить в «нулевое» положение.
Закрыть его специальным декоративным пластмассовым покрытием.
После этого следует отвинтить крепления самого устройства.
Отыскать технологическое окно. Оно находится там, где закреплен замок. Требуется нажать на фиксирующий штопор, который удерживает корпус элемента, и вытянуть замок из гнезда.
Провода, которые направлены на контактную группу устройства, нужно отсоединить.
Если требуется замена только механической части устройства, то при помощи отвертки извлечь стопорное кольцо, снять группу контактов и установить ее в новое устройство.
В гнездо установить новый замок.
Закрутить крепления на нем.
Подключить все кабели к клеммам замка зажигания. Для этого рекомендуется воспользоваться специальной схемой.
После этого установить декоративный чехол на рулевую колонку.
Завинтить крепления чехла.
Подсоединить кабель массы к аккумуляторной батарее.
Проверить качество выполненной работы, для чего попробовать завести автомобиль.

Схема замка зажигания

Как видно из описания, снять замок можно без особых проблем. Если нужно заменить только место подключения контактов, то специалисты все равно рекомендуют демонтировать все устройство. Таким образом можно сильно облегчить задачу по замене.

Кроме этого, нужно хорошо разбираться, каким образом подключить все электрические провода. Обычно сама схема соединения отображается на коробке от устройства:

Для начала требуется при помощи шила или отвертки убрать стопорное кольцо, которое удерживает контактную группу в корпусе самого устройства. В этом случае помогут только опыт и сноровка, поскольку провести операцию достаточно проблематично.
Поменять старую группу контактов, установив на ее место новую.
Вмонтировать стопорное кольцо в специальный паз на корпусе.
Провести все проводные соединения.
Декоративный кожух установить на место и закрепить.
Далее подключить аккумуляторную батарею и массу.
Осуществить проверку нормального функционирования.

Снятие устройства с авто

Снимать замок может понадобится по разным причинам:

устройство не работает, хотя ключ не сломан;
заклинивший ключ при блокировке руля;
сломанный ключ остался в секрете;
владелец потерял ключи от авто и т. п.

Пошаговый демонтаж замка:

Снимите декоративный чехол рулевого вала.
Обесточьте транспортное средство, отсоединив минусовую клемму аккумулятора.
Отсоедините от замка пакетник проводов.
Вставьте ключ и переведите его в нулевое положение – «Выключено». Во время этого нужно поворачивать баранку руля немного влево и вправо, чтобы перевести в необходимое положение заблокированный рулевой вал и отключить противоугонный механизм.
Освободите крепление замка, избавившись от фиксирующих к кронштейну рулевого вала винтов.
Отожмите шилом, маленькой отверткой или крепкой проволокой фиксатор.
Вытащите замок с его посадочного места.

Чтобы проверить замок зажигания понадобится омметр, называемый еще мультиметром.

По очереди подключайте клеммы прибора к замковым выводам, которые соответствуют конкретному положению ключа в нем. Стремящееся к нулю сопротивление говорит о том, что контактная группа вполне исправна. Если же сопротивление больше нуля – контакты пригорели или подверглись окислению.

Для того чтобы заменить группу контактов замка, достаточно: снять с его основания стопорное кольцо, извлечь из корпуса устройства саму группу и заменить ее на новую.

Если вы не хотите сами этим заниматься, всегда можно обратиться за помощью к специалистам.
