Устройство генератора тока

Системы бесщеточные диодные (СБД)

Системы бесщеточные диодные (СБД) предназначены для питания обмотки возбуждения турбогенераторов выпрямленным регулируемым током – рис.5.4а,б. Бесщеточный возбудитель представляет собой синхронный генератор обращенного исполнения, якорь которого с обмоткой переменного тока и диодным выпрямителем жестко соединен с ротором возбужденного турбогенератора. Обмотка возбуждения возбудителя расположена на его статоре.

Это позволяет обеспечить возбуждение сверхмощных машин, токи возбуждения которых превышают 5500А, свойственных системе СТН – рис.5.2. Выпрямленное номинальное напряжение составляет до 600В, а выпрямленный номинальный ток до 7800А. Система охлаждения вращающегося диодного выпрямителя – естественная воздушная.

Регулирование возбуждения генератора осуществляется путем управления током обмотки возбуждения обращенного возбудителя. Типовой комплект системы включает в себя автомат гашения поля, тиристорный разрядник и два преобразовательно-регулирующих канала (AVR-1, AVR-2) автоматических регуляторов возбуждения основного и резервного каналов соответственно. Один из каналов (AVR-1) находится в активном режиме, другой (AVR-2) – в горячем резерве. В частном случае основной канал регулирования получает питание от выпрямительного трансформатора, подключенного к генераторному токопроводу, а резервный – через выпрямительный трансформатор от шин собственных нужд электростанции.

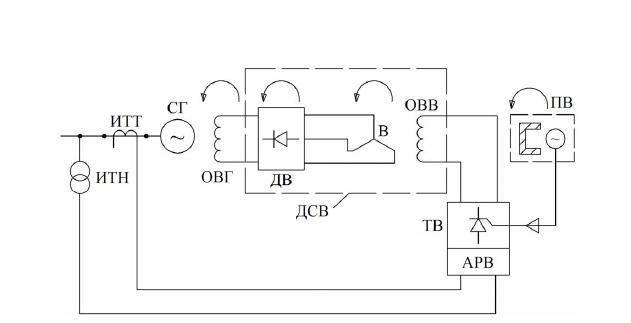

Рис.5.5. Система бесщеточная диодная (СБД) с тиристорным возбуждением (ТВ-1, ТВ-2) обмотки возбуждения возбудителя (ОВВ). СГ – синхронный генератор; ОВГ – обмотка возбуждения генератора; ДСВ – диодный синхронный возбудитель; ДВ – вращающийся диодный выпрямитель; В – обращенный синхронный возбудитель и его обмотка возбуждения ОВВ; ТВ-1, ТВ-2 – тиристорные выпрямители первого и второго канала для питания ОВВ; ВТ-1, ВТ-2 – выпрямительные трансформаторы первого и второго каналов; АРВ-1, АРВ-2 – автоматические регуляторы возбуждения первого и второго каналов; Р1, Р2, Р3, Р4 – разъединители; ТТ1, ТТ2, ТН1, ТН2 – измерительные трансформаторы тока и напряжения первого и второго каналов; ТА11, ТА12 – датчики тока возбуждения возбудителя; АГП – автомат гашения поля; ТР – тиристорный разрядник.

Рис.5.6. Система бесщеточная диодная (СБД) возбуждения дизель-генератора. СГ – синхронный дизель-генератор; ОВГ – обмотка возбуждения; ДВ – диодный выпрямитель; Т – тиристор; АРВ – автоматический регулятор возбуждения; ИТТ, ИТН – измерительные трансформаторы тока и напряжения; ТСТ с МШ – трехобмоточный суммирующий трансформатор с магнитным шунтом.

В схеме на рис.5.4а питание обмотки возбуждения диодного возбудителя осуществляется от магнитоэлектрического подвозбудителя с постоянными магнитами, а в схеме на рис.5.4б – от выпрямительного трансформатора, подключенного у генераторному токопроводу возбужденной машины. В обоих случаях для питания обмотки возбуждения (ОВВ) обращенного возбудителя (В) используется тиристорный выпрямитель, управляемый системой АРВ.

Рис.5.7. Система бесщеточная диодная (СБД) возбуждения дизель-генератора. СГ – синхронный генератор; ОВГ – обмотка возбуждения генератора; ДСВ – диодный синхронный возбудитель; ДВ – вращающийся диодный выпрямитель; В – обращенный синхронный возбудитель; ОВВ – обмотка возбуждения возбудителя; ПВ – магнитоэлектрический подвозбудитель с постоянными магнитами; АРВ – автоматический регулятор возбуждения; ТВ – тиристорный выпрямитель для питания ОВВ.

Как один из современных вариантов схемы рис.5.4б с выпрямительным трансформатором (ВТ) на рис.5.5 представлена бесщеточная диодная система (СБД) с тиристорным питанием по двум каналам (от сети СН через ВТ-2 и от токопровода генератора через ВТ-1) обмотки возбуждения возбудителя (ОВВ).

Основное про эффект возбуждения

Как известно, вольтаж, формируемый геном на различных оборотах двигателя, регулируется посредством обмоток возбуждения. Ток поддерживается на постоянном вольтаже – 13,8-14,2 V.

Генераторы требуют постоянного тока для возбуждения своего магнитного поля. Существует два типа вращающихся возбудителей: кисть и бесщеточный. Статическое возбуждение для полей генератора обеспечивается в нескольких формах, включая полевое напряжение от аккумуляторных батарей и напряжение от системы твердотельных компонентов.

Передача тока осуществляется через вращающиеся кольца скольжения, которые находятся в контакте с щетками. Каждое кольцо коллектора представляет собой кованую сталь из закаленной стали, которая смонтирована на валу возбудителя. На каждом возбудителе используются два коллекторных кольца, каждое кольцо полностью изолировано от вала и друг друга. Внутреннее кольцо обычно проводное для отрицательной полярности, внешнее кольцо для положительной полярности.

Чтобы обеспечивать автомобильную систему (многочисленные потребители) током, предусмотрен регулятор или РН. Он бывает на отечественных автомобилях и некоторых иномарках, как правило, встроен внутрь генератора. В обиходе такой регулятор называется шоколадкой, таблеткой и т.д.

Ген связан с плюсовым зажимом АКБ через вывод «30». Его также называют плюсом, «В» или «ВАТ». Что касается отрицательного вывода, то он обозначается, как «31» или минус. Также в обиходе встречаются другие его обозначения: «D», «В-» и т.д. Клемма таблетки, используемая для подачи питания от автомобильной сети при включенном зажигании – вывод «15» или «S». Наконец, вывод, рассчитанный для подавания тока на поверочную лампу зарядки, обозначается, как «61» или «D+».

Возбудитель вращающегося выпрямителя является одним из примеров возбуждения безщеточного поля. Во вращающихся выпрямительных возбудителях щеточки и кольца скольжения заменяются вращающимся твердотельным выпрямительным узлом. Арматура возбудителя, узел вращения генератора и выпрямительный узел установлены на общем валу. Выпрямительный узел вращается, но изолирован от вала генератора, а также от каждой обмотки.

Что такое СВ и АРВ

Статические возбудители не содержат движущихся частей. На генераторах с двигателем начальное возбуждение может быть получено из аккумуляторных батарей, используемых для запуска двигателя или от управляющего напряжения на распределительном устройстве. В зависимости от размера основного синхронного генератора может быть несколько элементов возбуждения.

Если прекращается подзарядка АКБ, то это в большинстве случаев свидетельствует о порче шоколадки. Однако здесь не стоит отчаиваться, ведь достаточно будет подать напряжение на обмотки, т.е, возбудить генератор, чтобы доехать до магазина или ближайшего СТО.

Для «самовозбуждающихся» систем обычно используются один вращающийся элемент. Это означает, что текущая пульсация влияет на возможную пульсацию напряжения на выходе. Нам нужно посмотреть на соответствующие обмотки с точки зрения их демпфирующих эффектов на текущую пульсацию. Узел вращающегося выпрямителя отсутствует, поскольку он по существу является силовой электроникой. Основное синхронное поле ротора имеет относительно большой импеданс, действуя как довольно хороший заслон для всех предшествующих искажений формы волны.

Для высокоскоростных конструкций возбудители будут иметь больше полюсов, чем фактический генератор, что приводит к высокочастотным искажениям, которые могут эффективно демпфироваться. Для низкоскоростных конструкций возбудители имеют тенденцию иметь более низкие значения полюсов по отношению к основному ротору, что приводит к низкочастотному искажению, которое также может быть эффективно демпфировано.

Итак, чтобы доехать до нужного места, не подвергая АКБ глубокому разряду, надо снять шоколадку и возбудить ген.

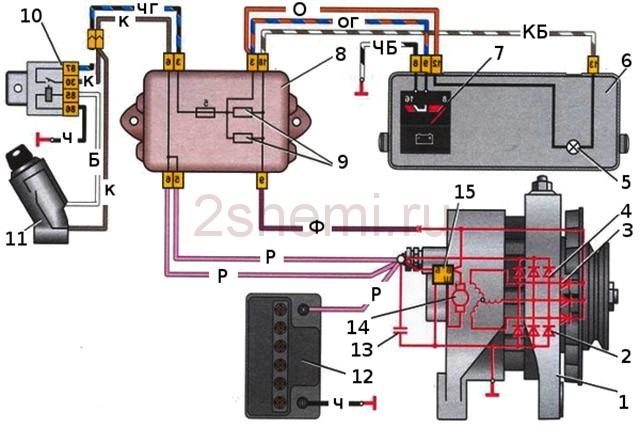

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема генераторов

Возникает вопрос, как подключить генератор? Для того чтобы суметь возбудить ген, без использования АКБ, рекомендуется тщательно изучить схему и принцип функционирования генов различных модификаций.

Также важно понимать, зачем нужен ген, что он делает конкретно. Иначе говоря, ген – это электромашина, служащая для преобразования механической энергии в электроток

Благодаря гену происходит обратная зарядка батареи и обеспечение всех электрических потребителей, находящихся в рабочем положении, током.

Ген расположен в передней части двигателя, а приводится в движение от кривошипного вала. На автомобилях-гибридах ген осуществляет работу стартера. Примечательно, что такая же схема наблюдается и в некоторых «полноценных» автомобилях, оснащенных конструкцией стоп-старт.

Становится ясно, что автомобильные гены могут иметь две схемы, два конструктивных вида. Их отличие в разнице компоновки вентилятора, выпрямительного блока и приводного шкива. Также генераторы с разной схемой отличаются геометрическими размерами.

Общие параметры обоих типов генераторов остаются неизменными. Любой ген должен иметь в своем составе ротор или индуктор, статор и другие части.

Рассмотрим схему автогенератора отечественной «классики». Такой ген ставился практически на все модели старых отечественных машин.

Теперь рассмотрим другую схему, более современную. В частности, она используется на «восьмерке» и других автомоделях от ВАЗ.

А это схема, как соединяется ген и, собственно, как он функционирует.

Схема 5

Основной функцией ротора гена является создание магнитполя. Для этого на валу имеется обмотка или ВО (возбудитель). ВО расположен на клювах или выступах полюсных половинок. На валу также предусмотрена контактная группа, состоящая из 2-х медных колец. Через них идет напряжение на ВО. Кольца припаиваются к выводам ВО.

Кроме того, на роторном валу нашли место для крыльчаток вентилятора (кол-во их зависит от конструкции модели). В этом же месте зафиксирован бывает ВПД (шкив приводной).

Еще один узел ротора – подшипники.

Что касается статора, то он выполняет функцию создания переменного напряжения. В нем нашли место сердечник и обмотка. Металлический сердечник собран из пластин.

Обмотка статора

В статоре бывает 36 пазов, служащих для укладывания обмотки. Всего получается устанавливать три обмотки, тем самым, обеспечивая 3-фазное соединение.

Интересно, что помещают обмотки в выемки двумя путями – волной либо петлей. А взаимосоединяются обмотки либо по схеме «звездочка», либо — «треугольник».

Выпрямительный блок

Выпрямительный блок или ВБ необходим для перестройки значений тока, производимого геном. Он преобразует синусоидальный ток в постоянный автомобильной бортовой сети.

ВБ – это просто пластины, траки, эффективно отводящие тепло. В них вмонтированы диоды. ВБ содержит 6 силовых диодов-полупроводников. На каждую фазу идет по два диода, естественно, один на плюс, а другой – на минусовой вывод гена.

Щетки – это узел, обеспечивающий токопередачу на контактные кольца. Щеточный узел состоит из графитовых элементов, собственно самих щеток, пружин-прижимателей и держателя. В генах современного типа щеточный узел создает вместе с регулятором (шоколадкой) единый блок.

Таблетка – предназначена поддерживать ток гена в определенных значениях. Современные регуляторы бывают электронными (едиными) или гибридными. Если в ходу гибридное исполнение, то в схему внедряются радиокомпоненты и электроприборы, если интегральное (единое) – все элементы исполнены с помощью ТМТ (микроэлектроники).

Генераторный привод функционирует за счет вращения ременной передачи. Тем самым, он обеспечивает индуктору вращение с той скоростью, которая необходима (она, как известно, должна превышать скорость вращения кривошипного вала в несколько раз).

Итак, на большинстве моделей генов ВО подключается через отдельную группу, состоящую из 2-х диодов. Последние еще называют выпрямителями, они препятствуют прохождению напряжения разряда АКБ при стоячем ДВС.

Регулятор или таблетка в генераторе – штука важнейшая. Именно она в ответе за стабилизацию напряжения. А это, как известно, очень требуется при изменениях частоты вращения кривошипного вала и ДВС. Стабилизация шоколадкой производится на автомате, путем воздействия на ВО. Таким образом, таблетка управляет и частотой сигналов напряжения, и продолжительностью импульсов.

Интересный момент. Таблетка изменяет ток, идущий для зарядки АКБ за счет термокомпенсации напряжения. Другими словами, чем становится теплее вокруг, тем меньше тока идет к батарее.

Схема генераторов

Возникает вопрос, как подключить генератор? Для того чтобы суметь возбудить ген, без использования АКБ, рекомендуется тщательно изучить схему и принцип функционирования генов различных модификаций.

Также важно понимать, зачем нужен ген, что он делает конкретно. Иначе говоря, ген – это электромашина, служащая для преобразования механической энергии в электроток

Благодаря гену происходит обратная зарядка батареи и обеспечение всех электрических потребителей, находящихся в рабочем положении, током.

Ген расположен в передней части двигателя, а приводится в движение от кривошипного вала. На автомобилях-гибридах ген осуществляет работу стартера. Примечательно, что такая же схема наблюдается и в некоторых «полноценных» автомобилях, оснащенных конструкцией стоп-старт.

Становится ясно, что автомобильные гены могут иметь две схемы, два конструктивных вида. Их отличие в разнице компоновки вентилятора, выпрямительного блока и приводного шкива. Также генераторы с разной схемой отличаются геометрическими размерами.

Общие параметры обоих типов генераторов остаются неизменными. Любой ген должен иметь в своем составе ротор или индуктор, статор и другие части.

Рассмотрим схему автогенератора отечественной «классики». Такой ген ставился практически на все модели старых отечественных машин.

Теперь рассмотрим другую схему, более современную. В частности, она используется на «восьмерке» и других автомоделях от ВАЗ.

А это схема, как соединяется ген и, собственно, как он функционирует.

Основной функцией ротора гена является создание магнитполя. Для этого на валу имеется обмотка или ВО (возбудитель). ВО расположен на клювах или выступах полюсных половинок. На валу также предусмотрена контактная группа, состоящая из 2-х медных колец. Через них идет напряжение на ВО. Кольца припаиваются к выводам ВО.

Кроме того, на роторном валу нашли место для крыльчаток вентилятора (кол-во их зависит от конструкции модели). В этом же месте зафиксирован бывает ВПД (шкив приводной).

Еще один узел ротора – подшипники.

Что касается статора, то он выполняет функцию создания переменного напряжения. В нем нашли место сердечник и обмотка. Металлический сердечник собран из пластин.

В статоре бывает 36 пазов, служащих для укладывания обмотки. Всего получается устанавливать три обмотки, тем самым, обеспечивая 3-фазное соединение.

Интересно, что помещают обмотки в выемки двумя путями – волной либо петлей. А взаимосоединяются обмотки либо по схеме «звездочка», либо — «треугольник».

Выпрямительный блок или ВБ необходим для перестройки значений тока, производимого геном. Он преобразует синусоидальный ток в постоянный автомобильной бортовой сети.

ВБ – это просто пластины, траки, эффективно отводящие тепло. В них вмонтированы диоды. ВБ содержит 6 силовых диодов-полупроводников. На каждую фазу идет по два диода, естественно, один на плюс, а другой – на минусовой вывод гена.

Щетки – это узел, обеспечивающий токопередачу на контактные кольца. Щеточный узел состоит из графитовых элементов, собственно самих щеток, пружин-прижимателей и держателя. В генах современного типа щеточный узел создает вместе с регулятором (шоколадкой) единый блок.

Таблетка – предназначена поддерживать ток гена в определенных значениях. Современные регуляторы бывают электронными (едиными) или гибридными. Если в ходу гибридное исполнение, то в схему внедряются радиокомпоненты и электроприборы, если интегральное (единое) – все элементы исполнены с помощью ТМТ (микроэлектроники).

Генераторный привод функционирует за счет вращения ременной передачи. Тем самым, он обеспечивает индуктору вращение с той скоростью, которая необходима (она, как известно, должна превышать скорость вращения кривошипного вала в несколько раз).

Итак, на большинстве моделей генов ВО подключается через отдельную группу, состоящую из 2-х диодов. Последние еще называют выпрямителями, они препятствуют прохождению напряжения разряда АКБ при стоячем ДВС.

Регулятор или таблетка в генераторе – штука важнейшая. Именно она в ответе за стабилизацию напряжения. А это, как известно, очень требуется при изменениях частоты вращения кривошипного вала и ДВС. Стабилизация шоколадкой производится на автомате, путем воздействия на ВО. Таким образом, таблетка управляет и частотой сигналов напряжения, и продолжительностью импульсов.

Интересный момент. Таблетка изменяет ток, идущий для зарядки АКБ за счет термокомпенсации напряжения. Другими словами, чем становится теплее вокруг, тем меньше тока идет к батарее.

Работа схемы автомобильного генератора (это описание применимо для всех последующих схем)

Схема генератора состоит из обмотки генератора, выпрямителя (Диодного моста), обмотки возбуждения в роторе, регулятора напряжения, аккумулятора и подключенных к генератору приборов электрооборудования. Аккумулятор и генератор работают совместно. Когда генератор не работает все электрооборудование питается от аккумулятора. Когда генератор возбуждается, все начинает работать от генератора, и аккумулятор заряжается. Аккумулятор создает первоначальный ток, для возбуждения генератора, то есть, намагничивает ротор. Аккумулятор для генератора нужен обязательно. Если нет аккумулятора, генератор можно крутить сколько угодно, он не заработает.

Как возбудить генератор ваз

  • Регистрация

  • Вход

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Вопрос вот в чем: если скинуть с вывода “Д” провод, генератор вообще то возбудится?

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

Это тяга к экспериментам или есть проблема с генератором?

Послезавтра дам ЦУ кинуть провод на Д прямо с аккумулятора.

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

Это правильно для проверки , но оставлять там провод надолго не надо.

Диоды что ли еще посмотреть заставить?

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

.е при соединении “Д” с +акумулятора, двигатель выключен, немного горит все таки. Так что и там тоже не все хорошо. При любой схеме включения этой лампы она должна гаснуть.

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

Хотя если там межвитковое. то что он там намеряет

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

скинь .. с вкл фарами .

Напряжение на генераторе и на акб во время работы одинаковое ?

сбросить + клемму с аккумулятора (желательно с включенными фарами). Кто нибудь пробовал? Тогда в принципе будет видно работает от генератора или от аккумулятора

на заведенной и при подключении провода обхода на “Д” на холостом ходу меняется звук генератора и напряжение начинает расти до 13,15В. Отключаем провод обхода, напряжение начинает падать даже при подгазовке. Т.е как бы нет внутреннего U возбуждения.

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

скинь .. с вкл фарами .

Напряжение на генераторе и на акб во время работы одинаковое ?

Еще как вариант РН попался неисправный . Кстати какой там тип генератора?

Думаешь так все плохо? Окислилисьразрушились вот эти толстенные провода?

такая операция не очень приятна для электроники

на холостом ходу меняется звук генератора и напряжение начинает расти до 13,15В.

Что он там мерял?

А генератор, вернее ротор все равно забраковал, т.к минусовое кольцо проедено было ну практически до изолятора.

Надо проверить нет ли КЗ между выводами обмотки и массой , с установленным диодным мостом.

ротор все равно забраковал, т.к минусовое кольцо проедено было ну практически до изолятора

_________________Потребители iPhonов не могут нагибать их производителей! (с)

Вы можете брать что хотите , но на выходе – касса.(с)

А я давно это советовал:Надо проверить нет ли КЗ между выводами обмотки и массой , с установленным диодным мостом.

Собрал сёдня гибридную схемку, завтра иду пробовать

вот фотка приборной панели сзади (после переделки – т.к. небыло зарядки, оказалось всё проще в месте соединения диода с дорожкой лампы пропадала “связь” при низкой температуре при нагреве связь слабо но появлялась, но выяснилось после удаления диода и перестановки резистора), сопротивление подключено параллельно лампе зарядки АКБ.

Получается на момент включения стартера питание на обмотку возбуждения будет отсутствовать, а как только стартер будет выключен (мотор заведен), то цепь вновь восстанавливается и генератор включается в работу. Все равно на оборотах стартера с генератора врятли идёт “зарядка” .

так по подчеркнутой причине – есть ли вообще смысл в такой схеме?

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.
