Особенности коробки передач на Ниве

Автомобиль ВАЗ 21213 с объемом двигателя 1.7 л. может развивать мощность до 79 лошадиных сил. Расход горючего в среднем составляет 10 литров на 100 км. Что характерно для бензиновых двигателей, здесь имеется система центрального впрыска. Заправлять такой автотранспорт следует бензином АИ-95.

КПП Нива (ВАЗ 21213) является механической, пятиступенчатой. Трансмиссия Нивы имеет постоянный полный привод. Следует отметить наличие надежного удлинителя рычага КПП на Ниве. Благодаря ему оперативно осуществляется смена скоростных режимов. Имеющийся привод распредвала является цепным. В состав коленвала входит несколько шатунных и коренных шеек. Коленвал отличается своей прочностью, изготовлен из чугуна. Механизм ГРМ закрыт крышкой. Здесь имеется маслозаливная горловина.

Схема КПП Нива

На Нива 2121 устанавливается раздаточная коробка. Ее особенность в том, что она имеет как повышенную, так и пониженную передачу. Повышенную актуально использовать, если необходимо сэкономить на трате горючего. В том случае если передвижение происходит по пересеченной местности, выручает пониженная передача. Однако в данном случае расход топлива увеличится.

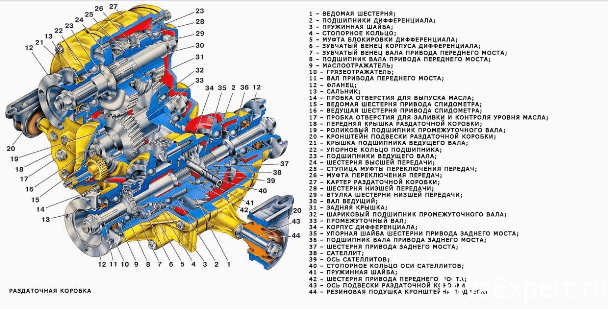

Схема раздаточной коробки

Раздатка позволяет при необходимости отключить один из ведущих мостов. В состав раздаточной коробки входят валы, дифференциал, муфта переключения передач. Основные поломки выражаются в том, что со временем изнашиваются ее основные компоненты, в результате чего, может отмечаться перегрев коробки, появиться проблемы с включением моста. Ремонт КПП ВАЗ 21213 требуется, если стала отмечаться характерная вибрация со стороны данного узла.

Таким образом, популярность автомобиля объясняется тем, что здесь имеется система полного привода. Схема скоростной коробки показывает, что в ее состав входит большое количество комплектующих деталей, которые взаимодействуют друг с другом, обеспечивая отличную работоспособность автомобиля.

Блокирование дифференциалов

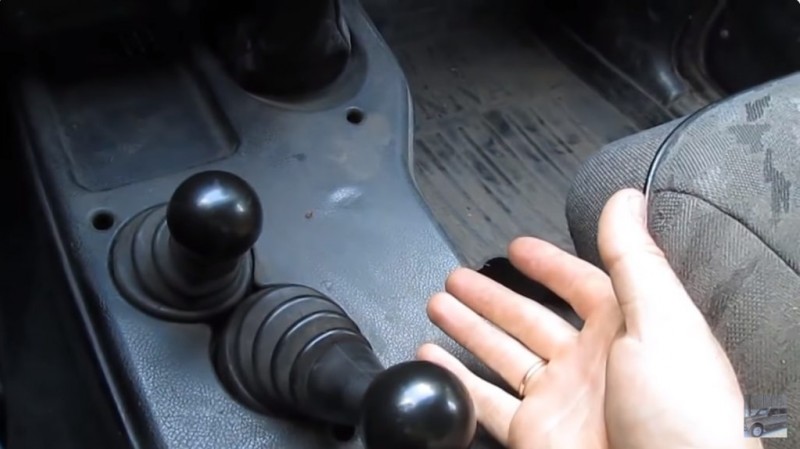

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Как пользоваться раздаткой на ниве

Раздатка на Шеви Нива в нормальном рабочем положении- это блокировка дифференциала, первый рычаг межосевого, должен быть разблокирован и находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Какой привод у Нивы — трансмиссия распределяет полный привод на все четыре колеса, у всех моделей Нива.

Как включить полный привод на ниве

В нормальном рабочем положении органы управления раздаточной коробки от себя удалены, в таком положении работает полный привод. Передняя ручка от себя, задняя наоборот к себе. Блокировка вперед-это пониженная повышенная.

Пониженную передачу нужно включать на стоячем автомобиле, потому если двигаться можно поломать зубья, запороть что-то, не стоит этого делать. При преодолении сложных участков, нужно выжать сцепление, включить рычаг кпп пониженную «на себя».Рычаг кпп передач Нива работает плавно.Сама коробка передач Нива не должна шуметь. Должно все включаться без усилий, без заеданий.

Проверка блокировки

Нужно вывести любой из колес и включить блокировку на себя, включить передачу и тронуться с места. Если машина не тронулась, блокировка значит не работает. Могут быть поломки. Блокировку можно включать как на стоячем автомобиле, так и в движении. На стоячем может включиться, а может не включиться, в зависимости от того как расположены зубья на дифференциале. Они могут быть немного смещены. Если не включается, надо проехать на автомобиле пару метров вперед или назад.

Включаем пониженную передачу, заводим машину, включаем первую и поехали. Когда едем отпускаем немного педаль газа тянем ручку блокировки на себя, загорелась индикаторная лампа. При нагрузке, если едите в натяг она не выключится. При небольшой перегазовке пониженная передача включается и также спокойно выключается.

При разгоне из нейтрального положения не включить пониженную передачу, т.к. она начнет хрустеть до полной остановки. Остановились, включили пониженную, если требуется и поехали дальше. Чтобы включить повышенную при движении ручку вниз и до конца.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• Передняя – от себя Задняя – к себе

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора. Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена. Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Что нужно знать о коробке передач Нива 21213?

Автомобиль Нива позиционируется как внедорожник, который имеет повышенную проходимость. За счет этого на машину отмечается спрос. Установлен прочный несущий кузов. Модель Нива 2131 построена на базе LADA 4×4. Его тюнинг позволяет изменить экстерьер, рабочие характеристики в лучшую сторону. С середины 1990- х гг. для машин Нива стали доступны инжекторные двигатели.

Помимо легковых автомобилей, под маркой Нива выпускается и самоходная техника. В частности, это Нива СК 5.Данная автомашина представляет собой комбайн, предназначенный для уборки посевных. Машина работает на дизельном топливе.

Корпусная часть

Корпус коробки передач «Нивы» включает в конструкцию следующие элементы:

• картер сцепления;
• аналогичный отсек для коробки передач;
• заднюю крышку;
• крепежные механизмы.

Указанные детали отлиты из алюминиевого сплава, соединения уплотнены прокладками из картона и обработаны герметичным составом. Дополнительное оребрение корпуса позволяет улучшить тепловой отвод. Нижняя часть картера защищена штампованной заслонкой из стали, основное крепление осуществляется посредством болтов к блоку цилиндров. Соответствие осей коленвала с первичным аналогом гарантирует центрирование при помощи пары втулок, помещенных в специальные отверстия блока и картера. Задняя крышка дополнена третьей опорой мотора, которая фиксируется на поперечине и полу кузова посредством сварочных швов.

Разборка кпп ваз 21213 5 ступка

ALER: Рекомендую посмотреть замечания, которые сделал firesanek

(Переделка КПП в «разорванный пакет»).

В процессе сборки нужно помнить об одной важной операции – проворачивании валов после каждой, следующей установленной детали. Валы должны вращаться легко, без подклинивания

Если ощущается тугое вращение после установки какой-либо детали, то эта деталь бракованная, и её необходимо заменить. Не поленитесь это сделать, иначе работа будет напрасной, КПП либо не будет нормально работать, либо опять быстро выйдет из строя.

Зажмите вторичный вал в тиски через тряпку и сделайте болгаркой пропилы с двух сторон на его заднем конце для фиксации гайки хвостовика:

Внимание! Если вторичный вал изношен или неисправен, у купленного взамен пропилы имеет смысл делать только в самом конце процесса сборки, после установки механизма переключения передач и проверки его работы. В случае брака из-за этих пропилов вам не удастся вернуть в магазин купленный вал

Смазываем внутреннюю обойму подшипника первичного вала маслом или литолом. Ставим первичный вал на деревянную чурку, надеваем на него подшипник проточкой с фиксирующей шайбой вверх. Через оправку (трубу подходящего диаметра) осаживаем его на вал:

Ставим пружинное кольцо и стопорное кольцо, осаживаем его легкими ударами молотка через зубило до полной фиксации:

При необходимости замены синхронизаторов снимаем их, как писалось выше про пятую передачу, и меняем синхронизаторы:

Стопорные кольца при этом нужно перевернуть из-за выработки в местах контакта с синхронизатором. Загнутый конец пружины обязательно должен попасть в «свою» впадину между зубьями:

Если синхронизатор «заедает» или не параллельно прижимается к упорному кольцу при перемещении вдоль оси, конец пружины поставлен неправильно.

Собираем вторичный вал. На левом фото показаны все детали и узлы, монтируемые на вторичный вал. Порядок расположения их следующий: нижний ряд слева направо, затем средний тоже слева направо, затем верхний. На правом фото эти же детали и узлы установлены на вторичный вал:

Ставим на вторичный вал шестерню третьей передачи и ее ступицу

Обратите внимание на асимметричность ступиц. С одной стороны у шлицов есть вырез (левое фото), с другой – нет :

Вырезы у трех шлицов ступицы должны быть направлены к шестерне (слева – правильно):

Пружинное кольцо и стопорное кольцо надеваем точно так же, как ставили эти детали на первичный вал.

Надеваем шестерню второй передачи и ступицу первой-второй передачи:

Вырезы у шлицов ступицы должны быть направлены к шестерне второй передачи (слева – правильно):

Надеваем муфту первой-второй передачи, шестерню первой передачи в сборе, а также муфту третьей-четвертой передачи. Проверяем легкость перемещения муфт на все шестерни:

Вторичный вал c собранными с первой по третью передачами устанавливаем в картер КПП. Ставим подшипник вторичного вала – загоняем его на место легкими ударами молотка по внутренней обойме. Устанавливаем игольчатый подшипник, ставим первичный вал в сборе (ставится легко, от руки).

Устанавливаем вилки первой-второй и третьей-четвертой передач дырками под болты вверх (напоминаю: КПП зажата в тисках поддоном вверх).

Устанавливаем фланец подшипника вторичного вала. Перед затяжкой винтов осматриваем корончатые шайбы под их головками на наличие трещин. Винты затягиваем ударной отверткой с помощью молотка.

Далее после установки каждой следующей детали несколько раз проворачиваем первичный и вторичный валы. Они должны вращаться без заеданий.

При установке штоков проверяем легкость их перемещения в отверстиях стенки картера: заеданий быть не должно.

Устанавливаем шток первой-второй передачи, притягиваем вилку болтом (провернуть валы) и закладываем длинный сухарь:

Устанавливаем шток третьей-четвертой передачи. Вдеваем его в вилку не до конца, ориентируем отверстие в штоке под блокирующий сухарь горизонтально и вставляем сухарь:

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после, надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня и вилка переключения.

Раздатка на Ниву, признаки поломок:

• проблематичное включение переднего моста;
• перегрев демультипликатора;
• утечка или перерасход масла во время работы раздатки;
• самовыключение переднего моста.

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.
