Всё, что надо знать перед подключением сабвуфера своими руками

Цифровой кабель самостоятельно

Возможно, если речь идет о коаксиальном «цифровом» проводе, поскольку изготовить оптический кабель в домашних условиях отнимает много сил, и денег — гораздо проще приобрести готовый:

• А «цифровой коаксиал» своими руками вполне, тем более, если вся система выполнена из компонентов среднего уровня
• Заниматься изготовлением чистого «цифрового» кабеля, если не хотите переплачивать большие деньги, зная, что особого выигрыша от покупного не будет
• Итак, требования, которые мы предъявляем к «цифровому коаксиалу»
• Во-первых —конструкция, и во-вторых — нужное волновое сопротивление 75Ом
• Таким требованиям соответствует обычный антенный провод
• Вам не показалось, качественный антенный кабель, можно ещё купить качественный видеокабель (например, Canare) в магазинах профессионального оборудования, по качеству такой провод гарантированно лучше, чем тот, что продается на радиорынке, по словам продавца, очень хороший

• Ну не будет у вас красивой коробки, модного шильдика на проводе и разъёмах (на звучание это не повлияет никак)
• Зато самодельный дешевле и выглядеть он будет неплохо

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление  и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме­, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Как подключить сабвуфер без усилителя

Пошаговая инструкция:

1. На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
2. После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
3. Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
4. Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
5. Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

Наши требования

На выходе мы хотим получить:

• Высококачественную передачу звука в частотном диапазоне 20-200Герц, свободную от недостатков, которые мы перечислили выше
• А качество передачи в иных частотных диапазонах нам безразлична
• Симметричную конструкцию провода, имеющего низкое удельное сопротивление проводников и низкую погонную емкость
• Наличие в нем эффективного одиночного помеха экранирующего слоя
• Чтобы отсутствовал микрофонный эффект
• Максимальная гибкость кабеля
• Полная совместимость его с 1xrca 2xrca разъемами по диаметру
• Доступность и вменяемая стоимость

Результаты поисков

По нашим требованиям, перечисленным выше — доступность и вменяемая цена изделия, решили искать провода, которые бы удовлетворяли этим условиям среди огромного ассортимента кабелей микрофонных и инструментальных, которые выпускаются компаниями, ориентирующимися на студийное и профессиональное оборудование, а не на строительство.

Итак:

• Для начала изучили номенклатуру изделий различными производителями, из них затем мы отобрали модели проводов, которые представляют потенциальный интерес
• Наиболее интересные и подходящие были протестированы нами
• В результате мы отобрали кабель, который полностью соответствует сформулированным требованиям по звуку
• Кабелем этим оказался Cordial CMK222, первое фото моей статьи
• Он является классическим симметричным кабелем, с площадью сечения 0,22 миллиметра его многожильных проводников, плотным спиральным экраном из меди
• Плюс имеет низкую погонную емкость проводник/экран и проводник/проводник, а также низкое удельное сопротивление
• Выпускается в ассортименте цветов и имеет среднюю стоимость доллар за метр

Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

Сечение акустических проводов

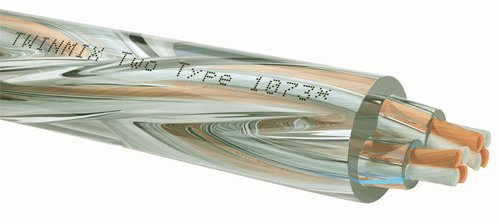

Сечение провода для акустики

Важно помнить:

• Чем больше напряжение, тем толще необходимо выбирать кабель для подключения сабвуфера.
• Также кабеля с толстым сечением могут использоваться при удаленном нахождении головного устройства от колонки, ведь чем дальше источник звука, тем выше сопротивляемость.
• Изоляция также играет большую роль в качестве звука. То есть, чем толще слой изоляции, тем меньше вероятность ее повреждения и окисления проводов, а значит, звук будет поступать из колонок без каких-либо помех.

Приобретая посеребренный медный провод, создается дополнительная проводимость сигнала, что необходимо для ВЧ динамиков. К примеру, для автомобильного сабвуфера сопротивляемостью 1 Ом необходим провод в несколько раз толще, чем для акустической системы домашнего кинотеатра сопротивлением 4 Ом.Как правило, для подключения большей части музыкальных устройств, предназначенных для автомобиля, необходимо использовать двойные кабели

Важно помнить, что суммарная сопротивляемость акустического провода не должна превышать 1/20 от общей сопротивляемости акустической системы автомобиля. Купить кабель для сабвуфера можно в любом регионе России

При этом средняя цена 50-метровой бухты составляет 7100 – 7200 рублей по стране. Перед приобретением рекомендуется ознакомиться со всеми сертификатами производителя и с фото. Также было бы неплохо проверить все заявленные параметры на практике. Выполнить установку кабелей также можно и своими руками. Для этого может понадобиться видео, которого в Интернете есть множество. Инструкция также не будет лишней.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

• AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
• miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
• ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы. С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

Наладка неправильного подключения

Если вы купили автомагнитолу Сони и ее надо подключить вместо штатной, или вы стали обладателем автомобиля, где ГУ от этого производителя неправильно подключено, то эта инструкция поможет все исправить.

Распиновка разъема автомагнитолы

Итак, часто бывает, что автомагнитола Сони бывает подключена «без ключа». Другими словами, подключение было осуществлено напрямую от АКБ, без АСС провода. Кроме того, спутанность проводов в схеме может привести к такой ситуации, когда играет один из динамиков фронта и одна из колонок тыла. Все это исправляется так. Демонтаж магнитолы:

Проводка

Схема подключения sony автомагнитолы

Провода автомагнитолы Сони

Желтый и красные провода вместе

Теперь, дорогой читатель, ты знаешь, что означают все тонкости подключения магнитолы, по крайней мере, теоретически. Что касается практики, то не надо спешить к ней приступать, пока не будет просмотрен видео обзор в тему, подробно изучены схемы и фото – материалы. При работе своими руками надо не забывать, что провода должны быть хорошо заизолированы. Самостоятельная наладка проблем и умение подключать автомагнитолу – ценная штука. Теперь можно сэкономить на расходах, которые неизбежны при вызове специалиста, цена услуг которого порой вызывает недоумение у большинства россиян.

READ Как подключить цифровое телевидение матрикс

Источник

Какое качество должно быть у проводов?

Лучше всего приобретать провода, сделанные из меди, с хорошей гибкой изоляцией, которая не трескается на морозе. Омедненный алюминий — плохой вариант. А вот какие провода нужны для подключения сабвуфера, брендовые или из ближайшего магазина электротоваров? Практика показывает, что для звука большой разницы нет.

Но провод из электротоваров может выглядеть проще, а его изоляция будет не такая качественная. Но и цена будет значительно меньше. Хорошие брендовые провода обычно сделаны качественно, изоляция у них гибкая и прочная, выглядят они шикарно, но могут стоить так же, как, например, сабвуфер, который вы собираетесь подключать.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Принцип работы акустического провода

Акустические провода в авто

Как правило, акустические провода являются пассивными элементами любой аудиосистемы, и их задача сводится к передаче звукового сигнала от источника к колонке.Работу любого кабеля можно охарактеризовать при помощи трех показателей:

• Емкость.
• Отсутствие сопротивления.
• Индуктивность.

Следует отметить, что именно за счет такого показателя, как отсутствие сопротивления, получается идеальная связь передачи сигнала

При прокладке акустического кабеля к сабвуферу(см.Как сделать сабвуфер: дельные советы), важно помнить главное правило: «чем короче длина провода, тем идеальнее звук на выходе»

Эффективность передачи звукового сигнала чаще всего зависит от качества проводника. В случае, если сопротивление акустического провода составляет менее 4-5%, то кабель может быть использован для прокладки аудиосистемы.

Преимущества

Провода для акустики в авто

Акустические провода для сабвуфера должны обладать следующими преимуществами:

• Легко гнуться, при этом оплетка должна сохраняться в целостности.
• При передаче звукового сигнала, звук должен быть чистым: наличие помех свидетельствуют об использовании недоброкачественного материала для проводника.
• Несмотря на сильные перегибы и перепады температуры, кабель должен сохранять свойства мягкости.
• Акустический кабель должен быть выполнен по всем нормам ГОСТ. Для убеждения можно проверить заявленные качества за счет высокого напряжения.
• Витой провод, созданный из нескольких нитей меди, не должен окисляться и ржаветь.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Как настроить

Правильная настройка сабвуфера позволяет по максимуму использовать все возможности акустической системы в автомобиле. Некоторые меломаны все же пользуются заводскими настройками, однако это может сильно влиять на качество звука. Объясняется такая особенность тем, что производитель не может учесть предпочтений каждого слушателя. Кроме того, на качество воспроизводимых звуков сильно влияет тип кузова авто и особенности установки саба.

Неточности при подсоединении сабвуфера к штатной магнитоле и настройке системы вызывают резонанс в автомобиле и дребезжание отдельных элементов пластиковой обшивки. Для коррекции звучания специалисты предлагают использовать специализированный диск. Его можно найти в автомагазинах. На этом диске присутствуют музыкальные композиции, с помощью которых можно максимально тонко отрегулировать настройки.

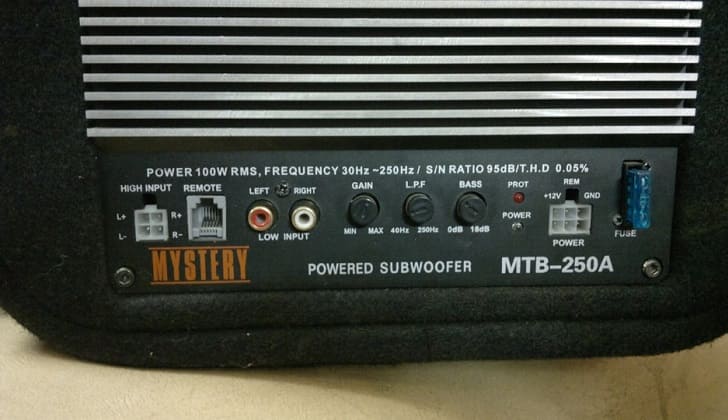

Активный сабвуфер

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот. Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже

Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.

Как подключить

Перед тем как подключить сабвуфер, следует учесть, к какому виду оборудования относится купленная модель. Они бывают 2 типов:

Пассивный саб представляет собой конструкцию, которая состоит из фанерного или деревянного корпуса и динамической головки низкой частоты (или нескольких). Для работы такого устройства необходимо приобретать дополнительный автоусилитель и подключать его через НЧ фильтр.

Активный саб является уже готовым акустическим блоком. Помимо динамика и фильтра в него включено усиливающее устройство. Схема подключения сабвуферов такого типа проще. Что касается качества звучания, то при прочих равных характеристиках больших различий между активным и пассивным видом не наблюдается.

Для проведения работ потребуются некоторые инструменты:

• предохранитель;
• проводка (это “тюльпаны”, питание и провод к магнитоле и усилителю);
• кусачки и плоскогубцы;
• конденсатор;
• стяжка;
• изолента;
• ключ разводной;
• набор гаечных ключей;
• нож.

Пассивный

На подключение пассивного сабвуфера потребуется 1-3 часа. Количество потраченного времени полностью зависит от опыта и знаний мастера. Особенность схемы работы заключается в том, что в этом случае от саба нужно прокладывать кабель к усилителю. Если прибор будет располагаться в багажнике, питающий провод нужно будет вести через весь салон.

При этом можно разделить всю работу на несколько этапов:

Снятие клеммов с АКБ. Это устранит риск возникновения короткого замыкания.
Поиск технологического отверстия. Оно закрыто заглушкой, однако в некоторых моделях авто технологическое отверстие не предусмотрено. В этом случае его придется сверлить самостоятельно. После прокладывания кабеля отверстие уплотняют герметиком.
Проводка под капотом должна находиться в штатном жгуте. В салоне место прокладывания кабеля нужно предусмотреть заранее. В некоторых местах для этого нужно будет снять накладки порогов и обшивку. При подключении саба необходимо следить за тем, чтобы проводка была проложена без заломов и защемлений. После завершения этого этапа работ всю облицовку устанавливают на место.
Перед тем как правильно подключить аппаратуру, надо провести кабель в отделение багажника можно сквозь отверстие в кузове. При подключении усилителя следует учитывать полярность.
Следующая задача состоит в подключении усилка к магнитоле. Для этого необходимо подготовить кабель питания и “тюльпаны”

Демонтаж магнитолы проводят с помощью ножа, отвертки или подходящих ключей.
При подключении “тюльпанов” нужно обращать внимание на цветовую маркировку разъемов. Можно также задействовать плюсовой провод

В этом случае подключение саба и головного устройства будет происходить одновременно.
Провода и силовой кабель пропускают через салон и к усилителю подключают “тюльпаны”.
В том случае, если питающий провод был подключен к магнитоле, его необходимо подключить и к усилителю. Для этого провод питания магнитолы соединяют с клеммой.
Заключительный этап подключения пассивного саба — его соединение с усилителем.

Активный

Если выбор был сделан в пользу активного саба, то действия будут несколько иные:

1. Для установки потребуются сигнальные и силовые кабели. Силовой провод “+” соединяется с положительным зарядом аккумулятора. Для этого желательно выбирать провода с большим сечением.
2. При подключении активного сабвуфера в машину для минимизации риска перегрузок и короткого замыкания устанавливают предохранитель по цепи питания. Расположить его нужно максимально близко к аккумулятору в моторном отсеке. Это нужно для того, чтобы в случае необходимости к нему был быстрый и свободный доступ.
3. Провод “-” должен соединяться с автомобильным кузовом. Для этого необходимо найти ближайшую точку с удобным расположением. Таким образом, схема подключения активного саба должна иметь соединение “-” проводом между GND устройством и массой кузова.
4. При подключении активного сабвуфера к магнитоле с отдельными разъемами работы будет меньше. В таком случае потребуется только прокладка коаксиального кабеля в экран к соответствующему разъему.

Подключение сабвуфера на аудиоканал

Подключение сабвуфера к магнитоле будет закончено, когда вы подключите его на какой-то из аудиоканалов. Как уже говорили, можно «прицепить» его на магнитолу или на усилитель.

Подключение сабвуфера к выходу автомагнитолы

Аудиосигнал берётся с выхода магнитолы или усилка. Обычно разъёмы располагаются на задней панели или выводятся на проводах.

Подключение саба к усилителю

На многих усилителях есть специальные выходы для низкочастотных колонок. Они обычно подписаны SUB OUT или просто SUB. Находятся обычно на лицевой панели усилителей. Там, где установлены регуляторы для подстройки звучания.

Для соединения используем кабель RCA с разъёмами типа «тюльпан».
