РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ

Величина зазоров на холодном двигателе должна быть:

— для впускных клапанов – 0,25…0,30 мм;

— для выпускных клапанов – 0,35…0,40 мм.

Для 1, 2, 3 и 4-го цилиндров передний клапан впускной, а для 5, 6, 7 и 8-го цилиндров – выпускной.

Регулировку зазоров проводить на холодном двигателе. Перед регулировкой тепловых зазоров проверить моменты затяжки болтов крепления головок цилиндров и гаек стоек коромысел. Тепловые зазоры регулировать одновременно в двух цилиндрах при закрытых клапанах. При регулировке коленчатый вал устанавливать последовательно в положения I … IV, которые определяются его поворотом относительно положения начала впрыскивания топлива в первом цилиндре на угол, указанный ниже:

— положение коленчатого вала – I II III IV;

— угол поворота – 60º 240º 420º 600º;

— номера цилиндров регулируемых клапанов – 1, 5 4, 2 6, 3 7, 8.

Последовательность операций при регулировке зазоров следующая:

1 Снять крышки головок цилиндров.

2 Проверить затяжку болтов крепления головок цилиндров.

3 Оттянуть смонтированный на картере маховика фиксатор, повернуть его на 90° и установить в нижнее положение.

4 Снять крышку люка в нижней части картера маховика (для проворота маховика ломиком).

5 Проворачивая коленчатый вал по ходу вращения, установить его в такое положение, при котором фиксатор под действием пружины войдет в паз на маховике, при этом оба клапана пятого цилиндра должны быть закрыты (коромысла клапанов на пятом цилиндре должны находиться в одном положении).

Это положение коленчатого вала соответствует началу подачи топлива в 1-ом цилиндре.

Если в этом положении маховика и фиксатора выпускной клапан пятого цилиндра открыт (коромысло выпускного клапана наклонено по отношению к коромыслу впускного клапана, а его штанга не вращается от руки) необходимо вывести фиксатор из паза на маховике и провернуть коленчатый вал на один оборот до момента, когда фиксатор войдет в паз. Проверить положение клапанов пятого цилиндра

Проворачивать коленчатый вал нужно рычагом, вставляя его в отверстия, расположенные на боковой поверхности маховика. Поворот маховика на угол, равный промежутку между двумя соседними отверстиями, соответствует повороту коленчатого вала на 30º. Оттянуть фиксатор, преодолев усилие пружины, повернуть его на 90º и установить в верхнее положение.

6 Провернуть коленчатый вал по ходу вращения на угол 60º, установив его тем самым в положение I.

В этом положении клапаны первого и пятого цилиндров должны быть закрыты (штанги указанных цилиндров должны легко проворачиваться от руки).

7 Проверить динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых цилиндров, при необходимости подтянуть. Моменты затяжки приведены в приложении А.

8 Проверить щупом зазор между носками коромысел и торцами клапанов регулируемых цилиндров. Если они не укладываются в указанные выше пределы, их надо отрегулировать.

9 Для регулировки зазора необходимо ослабить контровочную гайку регулировочного винта, вставить в зазор щуп нужной толщины и, вращая винт отверткой, установить требуемый зазор.

Придерживая винт отверткой, затянуть гайку и проверить величину зазора. Щуп толщиной 0,25 мм для впускного клапана и 0,35 мм для выпускного клапана должен проходить свободно, а толщиной 0,30 мм для впускного и 0,40 мм для выпускного с усилием.

Отрегулировать остальные клапаны.

10 Установить на место крышки люка картера маховика и головок цилиндров. Фиксатор маховика установить в верхнее положение.

11 Пустить двигатель и прослушать его работу. При правильно отрегулированных зазорах стуков в клапанном механизме не должно быть.

Регулировка зазоров в приводе клапанов ВАЗ 2109

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20°С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала 2 – шкив генератора 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C , где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.

Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ Видео про «Регулировка зазоров в приводе клапанов» для ВАЗ 2109 Регулировка клапанов ВАЗ 2108-21083. Сделай Сам! Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108 Как регулировать клапана на ВАЗ-21099

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Как должны работать клапаны ДВС

Рабочий цикл четырехтактного двигателя состоит из четырёх ходов: впуск, сжатие, рабочий ход и выпуск. Исходя из назначения этих тактов, можно понять, как должен работать механизм газораспределения: на такте впуска открыт впускной клапан, открывая доступ топливно-воздушной смеси в цилиндр; на такте сжатия оба клапана закрыты (иначе не сожмёшь); во время рабочего хода клапаны также закрыты, чтобы вся энергия расширения горящей смеси была направлена только на перемещение поршня; на ходе выпуска выпускной клапан открыт и отработавшие газы через него дружно покидают цилиндр.

Ровно так оно и было бы, если бы клапаны имели возможность открываться и закрываться мгновенно, пока поршень находится в своей мёртвой точке, верхней или нижней. Чтобы представить, что такое мгновение для периода времени, в течение которого происходит рабочий цикл двигателя, мы должны вспомнить, что современные двигатели легко достигают шести и более тысяч оборотов коленчатого вала за минуту. За один рабочий цикл коленвал совершает два оборота, значит, каждый из клапанов открывается и закрывается три тысячи раз за минуту. А поршень оказывается в своих мёртвых точках шесть тысяч раз! Для сравнения, скорострельность легендарного автомата Калашникова всего шестьсот выстрелов в минуту, ровно в десять раз меньше! В таких условиях даже несколько миллисекунд работы двигателя — это достойный внимания временной период, в течение которого происходят очень важные процессы.

В теории во время тактов сжатия и рабочего хода оба клапана закрыты. На рисунке: I — ход впуска, впускной клапан открыт; II — ход сжатия; III — рабочий ход; IV — ход выпуска, выпускной клапан открыт

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Оплата

Оплата на карту VISA «Сбербанк» Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1%

Наложенный платеж (оплата при получении) Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию – примерно 4% от стоимости заказа (посылки) при получении. Почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу наложенный платеж.

Безналичный расчет Данный вид оплаты подходит для организаций и индивидуальных предпринимателей. Счет на оплату формируется после оформления заказа. Специалист свяжется с вами для уточнения деталей.

Наличный расчет Расплатиться наличными можно непосредственно в магазине, при самовывозе товара.

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже.
Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

1.  Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
2. После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
3.  Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
4.  После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!

 Ваз 2101 — тюнинг двигателя

Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

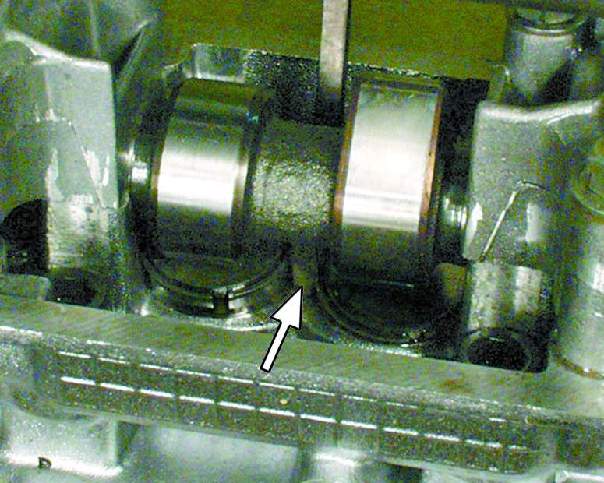

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра. 4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки. 7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки. 10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала. 13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления. 16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром. 19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. 22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108 Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы

Регулировка клапанов ВАЗ 2101

Регулировка клапанов — весьма ответственная процедура, от которой зависит очень много, например: стабильная работа мотора, расход топлива, мощность и нормальный запуск двигателя. О том, как отрегулировать клапаназнают далеко не все автомобилисты, подавляющее большинство доверяют выполнение этой работы специалистам СТО, другие обращаются за помощью к знакомым и друзьям, а есть те, кто знает порядок регулировки и производит ее самостоятельно.

Сегодня я расскажу о том, как отрегулировать клапана на ВАЗ 2101 своими руками

Перед тем как начнется регулировка клапанов ВАЗ 2101 необходимо обзавестись всем необходимым инструментом, чтобы потом не отвлекаться, для этой работы вам понадобится следующий набор:

1. Плоский щуп А.95111, его толщина 0,15мм или спецприбор для регулировки зазора между кулачками распредвала и рычагами.
2. Запасная прокладка крышки клапанов (мало ли что может произойти, порвете случайно…)
3. Набор отверток.
4. Набор ключей торцовых и рожковых.

Если все необходимое есть в наличии — можно начинать

1. Перед тем как приступать к работе дайте мотору остыть, его температура не должен быть выше 20°.
2. Снимите крышку воздухоочистителя и достаньте воздушный фильтр.
3. Открутите 4 гайки ключом на «8″, затем необходимо снять идущие к нему шланги (снизу большой, маленький со стороны карбюратора)
4. Снимите корпус воздухоочистителя.
5. Трос подсоса отключите, в этом вам поможет отвертка и ключ на «8″.
6. Отключите тягу газа, снимите пружину и шайбу.
7. Торцовым ключом на «10″ открутите 8 гаек, которыми крепится крышка клапанов.
8. Теперь можно снять крышку.
9. Возьмите подготовленный щуп на 0.

   15 или спец приспособление, если оно у вас имеется, и рожковые ключи на «17″ и «13″.

10. Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.

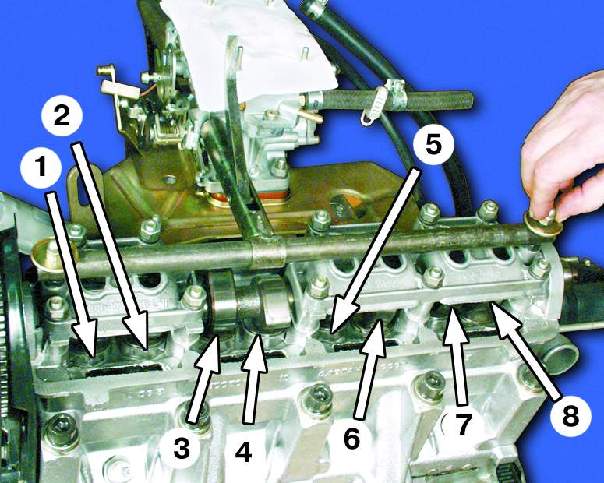

11. В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)

1. Посчитайте кулачки от звездочки распредвала.
2. Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17″ у соответствующего рокера, придерживая другой рукой гайку на «13″ от прокручивания.
3. Далее гайку на «13″ немного поверните и застопорите ее гайкой на «17″, после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
4. Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17″. После этого можете приступать к регулировке следующего кулачка.
5. Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» если смотреть со стороны распредвала). Здесь большая точность не особо важна, поэтому все приблизительно.
6. Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
7. Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
8. Отрегулируйте кулачки 1 и 3 по таблице.
9. И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
10. Прежде чем закрыть крышку убедитесь, что все гайки на «17″ хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.

Затяжка гаек крышки производится от центра к краям (все так же как и при замене распредвала или ГБЦ) и главное сильно не тянуть. Благо крышка клапанов не капризная и никаких правил затяжки в принципе соблюдать не надо.

Соберите все в обратном порядке и произведите тестовый запуск. На этом у меня все, теперь вы знаете как отрегулировать клапана на ВАЗ 2101, надеюсь, у вас все получится.

Автомобильный портал Беларуси X7.BY 2019

Зачем нужна регулировка клапанов

Легендарная отечественная «девятка» является одной из самых распространенных машин на отечественных дорогах. Она выпускалась с 1987 до 2004 г. Существует несколько модификаций автомобиля, среди которых наибольшую известность и популярность обрела модель ВАЗ-21099.

Регулировка клапанов ВАЗ-2109, инжектор, 8 клапанов

С конвейера сходили автомобили с карбюраторными и инжекторными двигателями. Они имели объем от 1,1 л до наиболее мощного 1,6 л. Независимо от типа двигателя его необходимо было периодически регулировать.

В процессе эксплуатации клапанов происходит их расширение. Стержни становятся длиннее, что меняет зазоры между торцами и толкающими кулаками. Зачастую такое увеличение может доходить до критических значений. Чтобы предотвратить это, требуется регулярная регулировка. Таким образом ненужные зазоры уменьшаются до нормальных значений. Примечательно, что подобная проблема относится не только к владельцам ВАЗ-2109, но и любого другого автомобиля, который имеет двигатель внутреннего сгорания.

ВАЗ-2109

Расположение

Практически во всех моторах клапаны находятся в блоке цилиндров. Для каждого из них требуется как минимум два таких изделия. Когда цилиндры закрыты, то клапаны прилегают к седлам.

Рассматриваемые изделия производятся из стали и при помощи прессовки устанавливаются в головку блока цилиндров.

В процессе работы на них приходится очень высокая механическая нагрузка с большим количеством выделяемой тепловой энергии. Для этого применяются специальные стали с добавлением компонентов для большей устойчивости от механических и тепловых нагрузок.

Кроме этого, все устройства делятся на два типа:

• впускные клапаны. При их помощи подается топливо в цилиндр;
• выпускные. С их помощью отработанные в процессе горения газы выходят из системы.

В рассматриваемом автомобиле разработчиками была изменена стандартная для предшественников схема с цепным приводом распределительного вала. Хоть подобная конструкция и была очень простой и надежной, но она требовала постоянных дополнительных настроек при определенном промежутке и отличалась повышенной шумностью. В модели 2109 верхняя часть поршня изменила форму путем создания специальных углублений для клапанов.

Стандартный блок цилиндров

Когда проводить

Как для инжекторных, так и для карбюраторных двигателей нужна обязательная периодическая регулировка клапанов. Что касается производителя, то им установлена обязательная процедура при 20-30 тыс. км пробега автомобиля.

Большая часть автомобилистов для продления срока службы авто предпочитает не ждать установленного срока, а проводит регулировку на свое усмотрение. Такой вариант является более правильным, поскольку лишний ремонт никогда не повредит машине. Есть и такие, которые прибегают к проведению процедуры только тогда, когда в работе двигателя становятся четко слышны шумы.

Если мотор оборудован специальным гидрокомпенсатором, то периодическая регулировка не требуется.

Гидрокомпенсатор — специальное оборудование, которое устанавливается для проведения автоматического уменьшения зазоров клапанов. Им комплектуются почти все нынешние машины, поэтому они проще в эксплуатации. Кроме этого, возможна дополнительная установка гидрокомпенсаторов на ВАЗ-2109, однако это сложная и дорогостоящая процедура.

Момент, при котором требуется регулировка, можно определить при появлении следующих характерных признаков:

• посторонние звуки во время работы мотора. Обычно это определенные постукивания, щелчки. Наиболее четко их можно услышать во время нажатия на педаль газа;
• внезапное повышение расхода бензина без наличия кардинальных изменений в режимах езды и конструкции автомобиля;
• снижение динамических показателей при езде;
• снижение компрессии при эксплуатации или эффект, когда мотор «троит».

Регулировка теплового зазора
