Иммобилайзер блокирует запуск двигателя калина

Содержание:

Как активировать иммобилайзер?
- Активация на Калине-1
- Активация на Калине-2
Почему иммобилайзер не работает и как это исправить?
Что делать, если иммобилайзер не видит ключ?
Принцип работы иммобилайзера
Стартер вращается, но не крутит коленвал
Как активировать иммобилайзер?
- Активация на Калине-1
- Активация на Калине-2
Способы разблокировки
- Перепрошивка
- Звонок диспетчеру
Планетарная передача
Руководство по отключению
Отключение иммобилайзера своими руками

Как активировать иммобилайзер?

Зачастую автомобиль ВАЗ Калина попадает к владельцу с неактивированным иммобилайзером. Для проведения самостоятельной процедуры активации необходимы оба ключа от автомобиля (с красной меткой и обычный). Обязательным условием являются закрытые двери (до момента срабатывания концевого переключателя).

Для обеспечения корректности процедуры активации иммо на Калине рекомендуется заправить автомобиль, поскольку сигнал о низком уровне топлива идентичен звуку при программировании.

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

Взять обучающий ключ с красной меткой и вставить его в замок зажигания.
Повернуть ключ до точки включения зажигания. Поскольку иммобилайзер не активен, то спустя шесть секунд на комбинации приборов должен включиться контрольный индикатор. Если этого не происходит — система находится в активном состоянии и дальнейшие шаги не выполняются.
Отключить зажигание, при этом индикатор иммобилайзера перейдет в режим подачи частых вспышек. Режим мигания продолжается шесть секунд, которые выделены владельцу для установки в замок зажигания обычного ключа.
Повернуть личинку замка до положения активизации. Корректность процедуры подтверждается тройным срабатыванием сигнального зуммера. Отсутствие звуковой индикации указывает на превышение интервала времени, выделенного на установку ключа, или на неисправность иммобилайзера. Нельзя исключать и вариант «обучения» штатного ключа работе с устройством от другого автомобиля.
Выждать 5-6 секунд, зуммер должен подать еще два сигнала. Затем требуется отключить зажигание и вынуть ключ из замка.
После этого у владельца есть в распоряжении шесть секунд, за которые необходимо включить зажигание ключом с красной меткой. В течение этого времени на комбинации приборов мигает индикаторный сигнал иммобилайзера.
После включения зажигания должен троекратно сработать зуммер. Выждать несколько секунд до подачи второй серии звуковых сигналов (два отдельных гудка).
Отключить зажигание, оставив ключ в замке. Через некоторое время будет послан одиночный сигнал зуммером, а сигнальная лампа на щитке приборов начнет мигать с увеличенной частотой. Между отключением цепей зажигания и переходом индикатора в режим ускоренного мигания проходит до 15 секунд. Интервал времени зависит от модели установленного на авто блока управления иммобилайзером.
После этого в течение 10 секунд требуется кратковременно включить зажигание (на 3 секунды).
Выключить зажигание. Должна трижды сработать аварийная сигнализация. Это является подтверждением успешного окончания программирования.
Дождаться прекращения мигания индикатора на комбинации приборов. Затем следует вынуть красный ключ, программирование устройств завершено.

Активация на Калине-2

На Калина-2 процедура имеет отличия:

При включении зажигания ключом с красной меткой последуют три коротких сигнала зуммером. После прохождения третьего сигнала зажигание выключается, ключ изымается из замка

Важное — если автомобиль эксплуатировался с красным ключом, то иммобилайзер не подаст звуков. В этом случае требуется подождать несколько секунд и перейти к следующему пункту.
В течение 5-6 секунд следует вставить обычный ключ и снова активировать цепи зажигания

Будут поданы три сигнала, затем последует пауза, после которой прозвучат еще два сигнала.
Поменять ключи в замке (в течение 6 секунд). После включения зажигания красным ключом будут поданы три сигнала, затем еще два.
Отключить зажигание, оставив ключ в замке. Будет подан сигнал зуммером, после которого ключ переводится в положение включения зажигания. Сработает штатный клаксон автомобиля, указывая на запись обычного ключа в память.
Отключить зажигание. Индикатор на комбинации приборов погаснет. В противном случае речь идет о поломке устройств или ошибке при программировании.

Процедура активации иммобилайзера на ВАЗ Калина, а также Приора и Гранта показана в ролике от канала «avtodopka. ru».

Почему иммобилайзер не работает и как это исправить?

Основными причинами неработоспособности иммобилайзера являются:

Неактивированный блок управления и рассинхронизация ключа и автомобиля. Для исправления этих неисправностей обычно хватает процедуры повторной активации.
Попадание жидкости во внутренности блока. В этом случае устройство придется снять с машины и просушить. Если после этого работоспособность системы не восстановится, то блок подлежит замене.
Выход из строя предохранителя цепи питания. За питание иммобилайзера отвечает 10-амперный (на Калине 1) или 15-амперный (Калина 2) предохранитель, установленный в монтажном блоке в панели приборов. Если после замены предохранителя устройство не работает или происходит повторный выход из строя плавкой вставки, то автомобиль следует отбуксировать для тщательной диагностики в сервисный центр.

Канал Полезные советы от Шурани демонстрирует отключение блока иммобилайзера АПС 6 на Калине.

Счастливым обладателям «Калины — 2» кем я и являюсь выдают два различных ключа, без взаимодействия которых невозможна активация устройства иммобилайзера на авто.

Вкратце почему я это сделал.

Меня очень напрягала жена, потому что чуть ли не ломая ручку двери дергала дверь пока я не открою свою и не нажму центральный замок который открывает все двери.

Еще смутило после поисков в инете что действие должно выполняться перед продажей.А ждать ТО и ехать целенаправленно с этим к ОД тоже не видел смысла.

Рассмотрим подробно самостоятельную активацию иммобилайзера.

Для процесса активации необходимо: красный ключ, бирка, обычный ключ.

Необходимое условие — наличие топлива перед активацией должно быть не менее 10 литров, так как пищание заканчивающего топлива может смутить.

1. При закрытом состоянии дверей включаем зажигание красным ключом, ждем три одинаковых высокочастотных сигнала. После третьего гудка вынимаем ключ из замка.

2. Очень быстро, в течение шести секунд, вставляем в замок черный ключ, включаем зажигание. Ждем сигналов — сразу три, затем еще два.

3. После последнего сигнала вновь меняем ключи, включая зажигание красным ключом. Комплекс сигналов повторяется — три плюс два.

4. Выключаем зажигание, красный ключ оставляя в замке. После одного гудка включаем зажигание на пять секунд — должен сработать сигнал клаксона.

5. Активация завершена. Выключаем зажигание — и силуэт автомобиля на щитке приборов гаснет.

А теперь собственно вопросы…

1)Кто сам активировал?2)Слетаю я с гарантии?3)Можно ли переделать на открытие дверей без клаксона?Так как родной сигнал не очень одушевленный?А если поставить пневмо сигнал от паровоза)4)Почему то не закрываются автоматически двери при скорости более 20 км\ч(((Часто езжу с ребенком.

Что делать, если иммобилайзер не видит ключ?

Иммобилайзер заблокирует двигатель если при считывании программного кода с ключа произойдет сбой или нужный сигнал не определиться.

Это может произойти из-за конструктивной или технической ошибки, которая не связана с работой центральной платы устройства.

Для решения проблемы попробуйте использовать второй ключ, возможно на первом села батарейка, а также обратите внимание на внешнюю антенну иммобилайзера, она может выдавать сигнал слабее необходимого. В крайнем случае, придется перепрошивать модуль иммобилайзера, перед этим нужна его полная диагностика

В крайнем случае, придется перепрошивать модуль иммобилайзера, перед этим нужна его полная диагностика.

Подробнее на этой теме мы остановимся ниже.

Принцип работы иммобилайзера

На большинство автомобилей уже на заводе-производителе устанавливается штатный иммобилайзер. Каким образом функционирует эта система:

В ключ зажигания встроен специальный чип, либо радиометка. В замок зажигания монтируется антенна кольцевого типа. Когда ключ вставлен в замок и проворачивается, то в образующемся электромагнитном поле происходит считывание закодированной информации внутри чипа с последующей передачей на блок управления электронного иммобилайзера. Передача данных при этом защищена несколькими ступенями шифрования для защиты от перехвата;
Система управления иммобилайзером производит верификацию полученного сигнала. Он сравнивается с эталонным образцом, который записан в памяти системы. Если регистрируется совпадение, то система подтверждает распознавание метки и деблокирует автомобиль сигналом в цепь управления ДВС;
Полученный двигателем разрешающий сигнал распространяется далее к основным системам автомобиля, связанным иммобилизатором. Сюда обычно относятся топливный насос и стартер;
Если на этапе верификации полученный код и тот, который зашит в памяти, не совпали, то иммобилайзер тут же посылает сигнал на блокировку системы управления двигателем и включает звуковую сирену.

О том, что сработал штатный иммобилайзер в автомобиле, будет свидетельствовать соответствующая иконка на приборной панели. Пока автомобиль не считает корректную метку, индикация не пропадет.

Слабым местом системы является внутренняя память иммобилайзера, хранящая записи о ключах-эталонах. Производитель регистрирует там метки от 2 ключей, с которыми автомобиль выходит на продажу. При этом можно в специализированном сервисе дополнительно записать еще 5-8 ключей. Этим и пользуются злоумышленники, которые предварительно записывают в иммобилайзер собственные метки, которые позволят потом беспрепятственно угнать автомобиль.

Современные модели иммобилайзеров оборудуют специальными антеннами, которые приходят на замену считывающему устройству в замке зажигания. Используются специальные RFID-антенны, которые монтируются под приборной панелью. Это затруднит угонщику доступ к системе безопасности автомобиля.

Кроме этого, производители практически не используют иммобилайзеры, подразумевающие только один блок управления. Как правило, система строится на нескольких управляющих устройствах, каждое из которых автономное и располагается в обособленной системе авто (двигателе, топливном насосе, блоке управления КПП и т.д.).

В самом ключе устанавливается транспондер, который генерирует своеобразный пароль. Принято использовать 3 типа такого защитного средства:

Пароль, построенный на идентификационном коде (ID). Это две одинаковых записи – в ключе и в блоке управления иммобилайзером. Они неизменны и могут быть перехвачены. Это самый низкий уровень защиты.
Пароль, динамически изменяющийся во времени. После того, как блок управления получил сигнал от транспондера, автомобиль деблокируется, а система устанавливает новый сигнал. Таким образом, пароль является одноразовым средством доступа;
Пароль, зашифрованный при помощи криптошифрования. При отправке сигнала с транспондера, производится кодирование при помощи уникального криптографического метода. Для декодирования сигнала нужен уникальный ключ, который имеется только внутри блока управления иммобилайзером.

Стартер вращается, но не крутит коленвал

Если же машина не заводится, стартер вращается, а маховик не прокручивает, то возможно появление нескольких неисправностей. Первая – это разрушение бендикса. В его основе находится обгонная муфта, которая позволяет вращаться шестерне только в одном направлении. Любое разрушение этого механизма приводит к тому, что крутящий момент на маховик не передается.

Вторая причина – это разрушение зубьев на венце маховика. Поломка – не из приятных, так как замена данного элемента сопровождается снятием коробки передач на всех автомобилях. Третья причина – обрыв цепи или ремня ГРМ. Признак этого – чересчур быстрое вращение ротора стартера и коленчатого вала. Нет большой нагрузки, которую создает клапанный механизм. Но данная поломка к стартеру не относится, поэтому о ней умолчим.

Как активировать иммобилайзер?

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

Взять обучающий ключ с красной меткой и вставить его в замок зажигания.
Повернуть ключ до точки включения зажигания. Поскольку иммобилайзер не активен, то спустя шесть секунд на комбинации приборов должен включиться контрольный индикатор. Если этого не происходит — система находится в активном состоянии и дальнейшие шаги не выполняются.
Отключить зажигание, при этом индикатор иммобилайзера перейдет в режим подачи частых вспышек. Режим мигания продолжается шесть секунд, которые выделены владельцу для установки в замок зажигания обычного ключа.
Повернуть личинку замка до положения активизации. Корректность процедуры подтверждается тройным срабатыванием сигнального зуммера. Отсутствие звуковой индикации указывает на превышение интервала времени, выделенного на установку ключа, или на неисправность иммобилайзера. Нельзя исключать и вариант «обучения» штатного ключа работе с устройством от другого автомобиля.
Выждать 5-6 секунд, зуммер должен подать еще два сигнала. Затем требуется отключить зажигание и вынуть ключ из замка.
После этого у владельца есть в распоряжении шесть секунд, за которые необходимо включить зажигание ключом с красной меткой. В течение этого времени на комбинации приборов мигает индикаторный сигнал иммобилайзера.
После включения зажигания должен троекратно сработать зуммер. Выждать несколько секунд до подачи второй серии звуковых сигналов (два отдельных гудка).
Отключить зажигание, оставив ключ в замке. Через некоторое время будет послан одиночный сигнал зуммером, а сигнальная лампа на щитке приборов начнет мигать с увеличенной частотой. Между отключением цепей зажигания и переходом индикатора в режим ускоренного мигания проходит до 15 секунд. Интервал времени зависит от модели установленного на авто блока управления иммобилайзером.
После этого в течение 10 секунд требуется кратковременно включить зажигание (на 3 секунды).
Выключить зажигание. Должна трижды сработать аварийная сигнализация. Это является подтверждением успешного окончания программирования.
Дождаться прекращения мигания индикатора на комбинации приборов. Затем следует вынуть красный ключ, программирование устройств завершено.

Активация на Калине-2

На Калина-2 процедура имеет отличия:

Способы разблокировки

Для разблокировки контроллера иммобилайзера используют следующие способы:

перепрошивку контроллера иммобилайзера;
шунтирование исполнительных устройств;
полное отключение иммобилайзера;
установку обходчика иммобилайзера;
звонок диспетчеру.

Перепрошивка

Для перепрошивки иммобилайзер снимают с автомобиля, подключают к компьютеру или ноутбуку с помощью переходника, а затем используя специальное приложение (его поставляют вместе с иммобилайзером), меняют прошивку его памяти. Для выполнения этой работы потребуется не только компьютер, но и умение пользоваться специальным приложением.

В противном случае попытка перепрошивки закончится повреждением устройства. Кроме того, необходимо хорошо разбираться в устройстве машины и знать, где установлен КИ (контроллер иммобилайзера). Поэтому такой способ чаще всего используют работники автосервисов, ведь обычный автолюбитель не обладает ни оборудованием, ни квалификацией для подобных работ.

В серьезных сигнализациях (Старлайн, Пандора и других) иммобилайзер является частью охранной системы. Поэтому невозможно самостоятельно перепрошить этот блок без ухудшения работы сигнализации. Однако на дешевых сигнализациях, равно как и установленных с завода, этот метод успешно работает.

Этот способ подходит для тех, кто хорошо разбирается в электронике, устройстве автомобиля и умеет своими руками чинить проводку машины. Необходимо закоротить между собой провода, соответствующие контактам реле, убедившись, что эта манипуляция не нарушит работу электронного блока управления (ЭБУ) двигателя.

Этот метод также не сработает, если реле работают на размыкание. В этом случае закорачивание контактов приведет лишь к тому, что на соответствующий вывод ЭБУ будет подаваться блокирующее напряжение.

Этот метод используют, если другие способы оказались неэффективны. Чтобы выполнить эту операцию самому, необходимо открутить крепления КИ, снять его и отсоединить все контакты. Затем придется налаживать работу ЭБУ, возможно, менять его прошивку. Ведь работа ЭБУ зависит от команд КИ, поэтому простое удаление контроллера не восстановит работу мотора.

Исключение составляют простые модели и штатный КИ, установленный с завода, которые замыкают определенные контакты ЭБУ или подают напряжение на какие-то выводы. Если же на машине установлено более сложное устройство, придется вносить изменения в проводку и прошивку ЭБУ. Такую операцию лучше доверить специалисту, разве что вы хорошо разбираетесь в электронике, устройстве автомобиля и подобных устройствах.

Обходчик позволяет обманывать ЭБУ, подавая напряжение на соответствующие выводы или замыкая нужные контакты. Это устройство может быть выполнено в различных вариантах:

простого переключателя;
потайной кнопки;
электронного блока с GSM-модулем.

Установка обходчика снижает общую эффективность защиты от угона, ведь злоумышленник может воспользоваться им, чтобы уехать на вашей машине. Наиболее эффективны обходчики с GSM-модулем, ведь они реагируют на SMS, содержащие определенный код и отправленные на правильный номер. Если у вас установлена надежная охранная система (Старлайн, Пандора, Аллигатор и тому подобные), подключенная к диспетчерской службе, то устанавливать обходчик иммобилайзера должны лишь специалисты, получившие одобрение этого диспетчера. После установки необходимо проинформировать диспетчера о подключении нового блока.

Звонок диспетчеру

Современные автомобили оснащают сложной электроникой, которая управляет режимом работы двигателя. Поэтому любое вмешательство в электропроводку машины может закончиться серьезным повреждением ЭБУ, из-за чего потребуется его замена. Если вы специалист по автомобильной электрике или опытный радиолюбитель, то сможете разобраться в схеме подключения иммобилайзера и отключить его без повреждения машины.

Планетарная передача

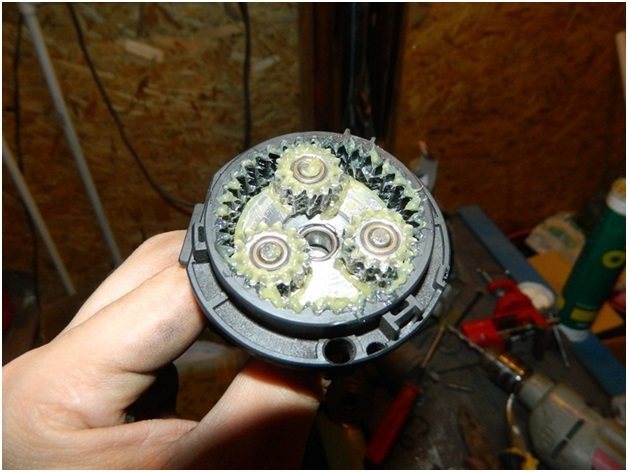

Если тяжело вращается вал стартер, то частой причиной является загустевание смазки в планетарной передаче. При этом на холодную электромотор крутит коленвал хуже, чем на горячем двигателе. Связано это с тем, что смазка меняет свою вязкость в зависимости от температуры. На горячую она разжижается и меньше препятствует вращению вала.

Для решения проблемы необходимо разобрать планетарный редуктор и вычистить все содержимое. После этого следует заложить новую смазку.

Причины, почему стартер плохо работает и слабо крутит, часто бывают связаны с состоянием шестеренок планетарного редуктора

Поэтому их важно осмотреть на следы износа и наличие поломанных зубьев

Руководство по отключению

Чтобы знать, как отключить иммобилайзер, для начала нужно понимать, где он расположен. В самом начале необходимо демонтировать АКБ для большего удобства и снять защиту с панели приборов. В автомобилях Лада калина находится иммобилайзер прямо за компонентами управления системы отопления, рядом с аудиосистемой. Внешний вид штатной сигнализации не броский — это просто маленькая черная коробка, ее габариты составляют 5х10 см.

Для демонтажа устройства нужно выкрутить винты, фиксирующие прибор с контрольным щитком. Затем следует отсоединить подачу питания от АПС, чтобы сделать это, извлеките штекер и придерживайте его с помощью фиксатора. Когда устройство будет извлечено, нужно реанимировать диагностическую линию, о которой мы сказали ранее.

После снятия необходимо удалить из памяти девайса все имеющиеся данные, а это не так просто — у вас есть несколько вариантов:

Блок управления можно попытаться доработать, для этого осуществляется перепайка чип-резистора. Сам блок подключается к компьютеру, затем, используя специальный загрузчик, считывается прошивка. Затем на элемент ставится новая прошивка, после чего чип заново нужно припаять на место установки.
Чип можно не трогать, но тогда используйте утилиту Combiset (автор видео — Video74revieW).

Прошивки в некоторых автомобилях не позволяют удалить все данные. Если избавиться от ненужной информации не получается, произведите редактирование файла дампа. Открыв его, вам потребуется заменить байты, для этого вместо комбинации цифр (их может быть от 2 до 7) напишите FF. Чтобы вскрыть сам блок, потребуется извлечь разъем проводки. На разъеме имеется двадцать контактов, из них провода на 9 и 18 нужно связать и заизолировать.

После всех этих действий остается подключить все необходимые разъемы к ЭБУ, после чего его можно устанавливать на место. Сборка осуществляется в обратном порядке.

Для обхода штатного иммобилайзера при подключении сигнализации с автозапуском можно купить специальный блочек, который имеется в продаже. Специалисты считают это самым правильным решением.

Отключение иммобилайзера своими руками

Процедура выключения блокиратора выполняется по-разному в зависимости от модели микропроцессора.

Блок Bosch М7 4

Чтобы удалить иммобилайзер, потребуется:

ПК либо ноутбук, на который заранее устанавливается утилита Winflashecu v.1.14;
кабель с адаптером K-Line, подойдет универсальный вариант;
программа, с помощью которой микропроцессор сможет работать с отключенным блокиратором;
несколько кабелей разной длины.

Процедура отключения выполняется так:

От АКБ отсоединяются провода с клеммами. Также надо отключить разъемы с кабелями от модуля ЭСУД, который расположен в моторном отсеке машины. Для выполнения этой задачи производится снятие верхней пластиковой крышки, затем извлекается плоский фиксатор колодки. Речь идет о большом разъеме, маленький штекер можно не трогать.
Затем провод устанавливается в контакты А4 и В2 со стороны колодки. Данные проводники применяются для обеспечения дополнительного питания на 12 вольт. Для выполнения задачи их надо подключить к аккумулятору, используя промежуточный переключатель. Производится монтаж штекера на место, фиксатор закрепляется.
Адаптер K-Line с проводом устанавливается в диагностический разъем, который находится в салоне. Чтобы получить к нему доступ, надо демонтировать пластмассовую крышку, расположенную на центральной консоли.
В настройках ПК выставляется скорость передачи информации на 38400 бит/с.
Запускается установленная ранее программа. В окне настроек надо указать номер порта, выставленную скорость, а также тип микропроцессорного модуля иммо. В нижнем углу должна гореть надпись «Отсутствие связи». Затем на контактные элементы А4 и В2 подается питание. Производится активация зажигания, в результате чего надпись «Отсутствие связи» поменяется на «Связь с ЭБУ». Одновременно клавиша запуска операции станет активной.
Производится считывание данных с EEPROM, это ПО блока управления. Эту информацию надо сохранить на ПК.
Затем выбирается новое ПО на компьютере, выполняется его загрузка в память микропроцессора. Для этого кликается клавиша «Запись EEPROM». Начинается процедура загрузки, которую надо завершить. После этого утилита на компьютере закрывается, а зажигание в автомобиле отключается.
Производится отключение кабелей дополнительного питания к пинам разъема. Надо убедиться в том, что иммоиблайзер удалось убрать. При запуске двигателя без чипа индикатор на контрольном щитке будет загораться на несколько секунд и исчезать.

Блок Bosch 7 9 7

Чтобы отключить иммобилайзер на Калине с таким ЭБУ, его придется доработать. Для этого необходимо выполнить перепайку одного резисторного элемента. Процедуру рекомендуется доверить специалистам. Когда задача будет завершена, выполняется перепрошивка устройства.

Пользователь Vlad V рассказал о самостоятельном отключении блокиратора двигателя в автомобилях, оборудованных блоком 7 9 7.

Блок Январь 7 2

Для осуществления задачи понадобится:

K-Line адаптер, к примеру, ВМ9213;
ПК либо ноутбук, на который ставится утилита ЧипЛоудер 1.97.7;
паяльник, мощность которого составит 25-40 Вт, а также канифоль и олово;
несколько кабелей с выключателем;
резисторный элемент, его сопротивление составит 3,6-5 кОм;
разъемы для соединения кабелей с микропроцессором;
аккумулятор на 12 вольт.

Процедура отключения осуществляется так:

Производится выключение питания в электросети машины, для этого от АКБ отсоединяется клемма с зажимом. Выполняется демонтаж микропроцессорного модуля.
Корпус блока управления оборачивается изолятором. Выполняется сборка схемы в соответствии с фото.
Затем адаптер подключается к ПК либо ноутбуку.
Используя переключатель, надо сымитировать работу системы зажигания.
Производится запуск утилиты на компьютере. После ее старта необходимо установить связь с микропроцессорным модулем.
Выполняется считывание заводской прошивки с блока управления. Информация сохраняется на жесткий диск ПК. После успешного считывания кликается клавиша «Удалить иммо». Необходимо дождаться, пока на экране компьютера не высветится подтверждающее окошко с текстом «Блокиратор удален».
Программа закрывается, производится деактивация зажигания с помощью переключателя.
Прежде чем выполнить монтаж микропроцессора на авто, надо отключить импульс от блокиратора ДВС. При снятом разъеме с помощью куска провода необходимо выполнить замыкание контактных элементов под номерами 9 и 18.
