Устройство карбюратора

Для чего нужен карбюратор

Ответ на вопрос, зачем нужен карбюратор, уже заключён в определении механизма. Его задача состоит в создании топливовоздушной смеси. Рассмотрим подробнее, что делает карбюратор, коим комплектуется ДВС на автомобилях. Горючее, заливаемое в двигатель авто, не воспламеняется от искры, для реакции обязательно наличие кислорода. Так, оснащение карбюратором (на актуальных автомобильных моторах инжектором) позволяет подавать в цилиндры мелкодисперсную топливовоздушную смесь, легко воспламеняющуюся от искры.

Фото карбюратора ВАЗ 2101

Смешивание обязательно должно происходить в определённых пропорциях, отличающихся в зависимости от режима работы мотора. Снижение объёма воздуха, т.е. обогащение состава, приводит к потере способности заряда к возгоранию, заливке свечей и неисправности цилиндров, уже при соотношении 1:5 чрезмерно обогащённая смесь уже не возгорается от искры. В обратной ситуации, где наблюдается переизбыток кислорода, говорят об обеднении заряда. Функционирование на обеднённой смеси снижает производительность мотора, и последствия регулярного её применения достаточно серьёзны, при чрезмерном обеднении, когда соотношение доходит до значений 1:21 воспламенения не происходит. Нередко наблюдаются белый налёт на свечах, пропуски зажигания, прогар клапанов, деформация поршней и прочие неприятности

Найти баланс пропорций на разных режимах работы мотора очень важно, так от нагрузок на агрегат будет зависеть и соотношения горючего к воздуху

С конца XIX века карбюраторы служат для создания правильной смеси, они претерпели множество изменений на протяжении XX столетия, но прогресс не стоит на месте и сегодня на смену карбюраторных механизмов пришли более совершенные и надёжные инжекторы. Чипсеты или системы независимого впрыска топливовоздушной смеси находятся под управлением бортового компьютера. Они обуславливают более чёткую, чем карбюратор дозировку горючего в разных режимах функционирования двигателя, а кроме того показатели выхлопа соответствуют требованиям экологических стандартов.

Карбюратор – ликбез по вопросам устройства и работы узла

Спрашивается, зачем нам знать устройство карбюратора, ведь сегодня на каждом углу имеется станция техобслуживания, где всегда найдут поломку и своевременно ее устранят. Каждый читал в ПДД о неисправностях, с которыми нельзя двигаться вообще или же можно доехать до ближайшей СТО, а как определить, где на самом деле поломка и опасна ли она для перемещения? Вот поэтому и следует хотя бы на базовом уровне знать строение своего авто и основных его узлов.

Карбюратор – что это и как работает?

Это устройство выполняет в двигателе две основные функции. Первая заключается в распылении и смешивании горючего с воздухом. Происходит данный процесс таким образом: в струю топлива под большим давлением вводится воздушная струя, из-за разности скоростей происходит распыление первого. Причем стоит четко разделять то, что карбюратор распыляет, а не испаряет горючее. Последнее же происходит уже в цилиндре двигателя и во впускном коллекторе.

Другой задачей карбюратора считается создание оптимального соотношения топливно-воздушной смеси, чтобы обеспечить эффективное сгорание. В основном, это соотношение равно 14,7 части воздуха к 1 части горючего. Однако оно меняется, так, например, для движения на высоких скоростях, разгона и запуска холодного движка необходима обогащенная смесь (менее 14,7:1). Для движения со средней скоростью или запуска уже теплого двигателя потребуется обедненная смесь (количество воздуха должно превышать 14,7 части). В целом, колеблются эти значения в пределах от 8:1 до 22:1.

Устройство карбюратора: принцип работы

Состоит этот узел авто из следующих элементов: поплавковая камера, дроссельная заслонка, жиклер с распылителем и диффузор. Схема карбюратора, вернее принцип его работы, выглядит примерно так. Топливо (из топливного бака) течет по специальному шлангу и попадает в поплавковую камеру, где находится латунный пустотелый поплавок, который при помощи запорной иглы и регулирует его количество. Но, как только вы заведете двигатель, горючее будет расходоваться, и соответственно его уровень опускается, вместе с поплавком и запорной иглой.

Таким образом, в поплавковой камере постоянно поддерживается одинаковый уровень бензина, что весьма важно для работы двигателя. Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель

Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного

Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель. Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного.

Схема карбюратора и сбои в ее работе

Так как карбюратор непосредственно связан с двигателем автомобиля, то и любые проблемы, возникшие с ним, могут нанести значительный урон вашему «железному коню». Абсолютно все его неполадки отражаются на работе двигателя. В некоторых случаях он вообще отказывается работать, в других – работает плохо. Ниже приведены основные неполадки, которые могут возникнуть в карбюраторе и их характерные признаки:

• Если засорились жиклеры карбюратора, тогда, несмотря на то, что и уровень топлива в норме, и сам двигатель автомобиля в порядке, он все равно не будет запускаться. Это весьма серьезная проблема и ее причиной, чаще всего, служит нарушение режима самоочистки.
• Если засорился эмульсионный жиклер, то двигатель будет глохнуть сразу же после того, как вы отпустили педаль газа.
• Черный дым валит из выхлопной трубы – это характерный признак того, что в поплавковой камере топлива больше, чем должно быть. Вам следует проверить состояние поплавка и клапанов.
• Маленький зазор в контактах прерывателя приведет к неустойчивой работе двигателя.
• Если герметичность клапанов бензонасоса нарушена, то топливо в карбюраторе может испариться. В этом случае придется долго крутить стартер, прежде чем заполнится поплавковая камера.

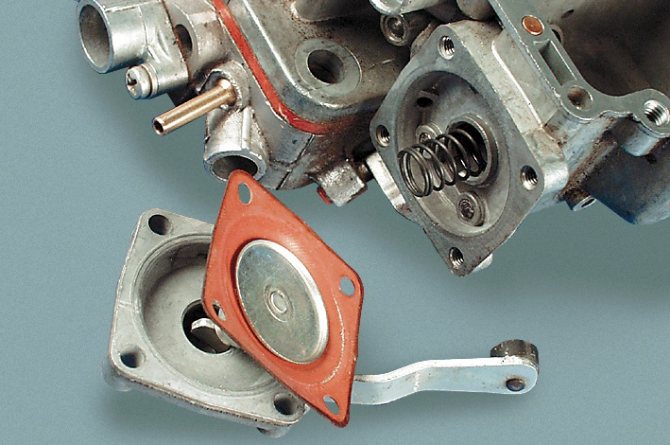

Экономайзер

Также крайне необходимая часть карбюратора, причем как однокамерный карбюратор, так и двухкамерный немыслимы без нее. Задача экономайзера в том, чтобы обеспечивать двигатель еще более богатым на кислород горючим. Такая потребность возникает при возрастании нагрузок, например для развития скорости, свыше 110 км/ч. В момент резкого набирания такой скорости, дроссельные заслонки открываются максимально, и подача топливовоздушной смеси возрастает максимально. Чтобы ускорить этот процесс и дать двигателю необходимый разгон, профессионалы прибегают к помощи такого девайса, как ускорительный насос карбюратора. Он позволяет довести процедуру до максимальных показателей, вследствие чего, двигатель получит обогащенное топливо в считанные миллисекунды.

Принцип работы карбюратора бензопилы — назначение регуляторов

Возвращаясь к нашей схеме, стоит упомянуть о том, для чего же нужны регулировочные винты.

На схеме показано, что винт с правой стороны 10 предназначен для выставления холостого хода и средних оборотов. Винтом 17 с левой стороны осуществляется настройка подачи топлива на высоких оборотах. Подробности регулирования карбюратора описаны в другом материале данного сайта.

Руководствуясь инструкцией по регулировке карбюратора бензопилы, не составит большого труда произвести соответствующие манипуляции правильно. Если хотите настроить бензопилу максимально точно, то понадобится воспользоваться специальный тахометр. Купить тахометр для бензопилы можно в магазине инструментов или через интернет, тем более что его цена не такая высокая, как стоит ремонт карбюратора бензопилы.

Подробное пошаговое описание как работает карбюратор бензопилы, подробно описано в видео материале.

https://youtube.com/watch?v=hyt1M2cZX0E%3F

Публикации по теме

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Шины для бензопил — виды, выбор и замена

Устройство и принцип работы бензопилы и ее отдельных механизмов

Как регулируется карбюратор на бензопиле — инструкция

Настройка карбюраторов ВАЗ классика

Перед тем как отрегулировать карбюратор ВАЗ-2101, необходимо выполнить его настройку, которая включает следующие мероприятия:

1. корректировка положения дроссельных заслонок (ДЗ);
2. настройка пускового устройства (ПУ);
3. контроль производительности ускорительного насоса (УН);
4. контроль герметичности игольчатого клапана (ИК).

Корректировка положения ДЗ:

• Устанавливаем дроссельные заслонки в полностью открытое положение поворотом рычага и привода против часовой стрелки в крайнее положение.
• Проверяем максимальное открытие ДЗ первичной камеры, которое должно быть равным 13,0 ±0,5 мм. При необходимости регулируем величину открытия подгибанием нижнего усика тяги.
• Контролируем величину максимального открытия ДЗ, которая должна быть 15,0 ±0,5 мм. Регулировка осуществляется путём выкручивания или закручивания штока пневматического привода.
• Проверяем расстояние между верхним усиком рычага оси ДЗ первичной камеры и рычагом, который ограничивает открытие ДЗ вторичной камеры. При необходимости, подгибая или разгибая верхний усик первого рычага, устанавливаем величину этого промежутка равную 6,0 ±0,1 мм.

— Настройка ПУ. Закрываем дроссельную заслонку вторичной камеры поворотом рычага против часовой стрелки до конца. В этом положении конец тяги рычага, который жёстко прикреплён к оси ДЗ первичной камеры, должен быть на конце штока пускового механизма. Если это не так, добывается нужного положения подгибанием тяги.

— Контроль производительности УН. Чтобы проверить работоспособность ускорительного насоса необходимо приготовить мензурку и собрать в неё топливо, которое поступит за 10 полных ходов рычага управления ДЗ. Нормальной считается производительность, если объём полученного топлива будет в пределах от 5,25 до 8,75 см3. Перед сбором топлива специалисты рекомендуют выполнить пробную прокачку не менее 10 раз, чтобы заполнить все каналы насоса.

— Контроль герметичности ИК. Проверка герметичности производится на специальном стенде, который позволяет создать необходимое давление топлива. Игольчатый клапан помещается в специальную контрольную пробирку. Давление в пробирке должно удерживаться на постоянном уровне в течение не менее 10 +5 секунд. Если есть утечка, значит, клапан нужно заменить.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

Источник

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

• В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
• Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:

1. загрязнение каналов либо жиклеров холостого хода;
2. проблемы в работе электромагнитного клапана;
3. поломки в функционировании элементов ЭПХХ и БУ;
4. сбой и деформация резинного уплотнительного кольца.

В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Причины неисправностей бензопилы

Прежде чем попытаться отрегулировать карбюратор своими руками, нужно выяснить их природу. Рассмотрим несколько стандартных ситуаций:

Признаки	Причина	Устранение
Пила нестабильно работает или глохнет.	Залит плохой бензин, возможно с водой.	Заменить бензин.
Свеча не выдает искру требуемой мощности.	Нужно прочистить или заменить свечу.
Обедненная топливная смесь.	Нужно регулировать качество подаваемой смеси.
Низкие обороты холостого хода.	Увеличить обороты холостого хода.
Вышел из строя насвечник или центральный провод.	Заменить насвечник или центральный провод.
Нет компрессии.	Требуется выполнить ремонт двигателя.
На выхлопе черный дым.	Обогащенная топливная смесь.	Нужно регулировать качество подаваемой смеси.
Засорился воздушный фильтр.	Почистить или заменить воздушный фильтр.
На выхлопе белый дым.	В бензин добавлено масла больше нормы.	Слить с бака бензин и, размешав составляющие в нужных пропорциях, вновь залить его в бак.
На выхлопе нет дыма.	В бензин не добавлено масло	Слить с бака бензин и, размешав составляющие в нужных пропорциях, вновь залить его в бак.
Не заводится.	Бензин залит более 2-х недель назад.	Заменить бензин более свежим.
Свеча залита.	Выкрутить и просушить свечу. Двигатель несколько раз прокрутить и только потом закрутить свечу.
Вышел из строя насвечник или центральный провод.	Заменить насвечник или центральный провод.
Неисправность электронного блока зажигания.	Заменить блок зажигания.

Теперь немного о том, как определить причину нестабильной работы двигателя.

Вода в бензине

Плотность воды выше, в сравнении с бензином, поэтому вся она на дне бака. Нужно перекрыть кран подачи топлива и открутить крышку отстойника на кранике. Если кран без отстойника, то придется отсоединить от карбюратора топливопровод, и, наклонив пилу в сторону сливного отверстия в баке, вставить шланг в пластиковую бутылку (или стеклянную банку) и открыть краник. Слив немного бензина, краник перекрывается. Если на дне виднеются перекатывающиеся шарики, то это вода. Их отсутствие, свидетельствует об обратном. Карбюратор нужно снять и прочистить.

Разобранный карбюратор нужно продуть воздухом, подавая его с компрессора, и собрать в обратном порядке.

Проблемы со свечей

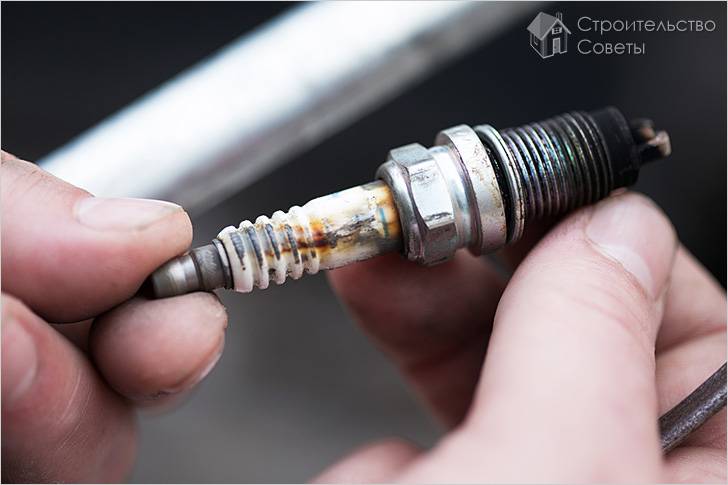

Для того чтобы определить причину неисправности, нужно выкрутить свечу. По ее состоянию можно многое узнать. Более детально об этом:

1. Свеча сухая, но двигатель не заводится. В цилиндр не поступает бензин. Это проблема карбюратора (или закончился бензин).
2. Свеча мокрая. Бензин поступает, но возможны 2 причины того, что двигатель не заводится – на свечу не подается ток или ее залило.
3. Свеча черная. Такое состояние свидетельствует о сильно обогащенной бензиновой смеси. Может появиться калильное зажигание – нагар раскаляется, и смесь возгорается даже после отключения тумблера зажигания. Свечу нужно почистить или заменить.
4. Большой зазор между анодом и боковым электродом. Основной причиной служит неправильно подобранная свеча. Анод сильно разогревается и оплавляется. Свечу нужно заменить.

Электропитание

Как проверить, подается ли на свечу ток? Наконечник снимается со свечи, в него вставляется новая свеча и кладется на корпус двигателя. Включив зажигание, нужно попробовать «завести» двигатель. Если на свече есть мощная искра, значит проблема только со старой свечей. Бывает и так, что искра есть, а двигатель все равно не заводится. Дело в том, что проверить работоспособность свечи можно только под давлением в специальном приборе.

Если искры нет, то нужно проверить выключатель зажигания, прозвонив его контакты. Не получив желаемого результата, можно попробовать заменить насвечник или подключить высоковольтный провод прямо к свече. Искры нет? Пробуем заменить высоковольтный провод (если это возможно). Вновь искры нет? В таком случае придется приобрести и установить новый датчик холла, а, возможно, даже и блок электронного зажигания.

Разобравшись с причинами, незнание которых могло бы побудить к неправильным действиям, остановимся на причинах, связанных с необходимостью регулировки или ремонта карбюратора.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.

Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.

 Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения. Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.
