Замена глушителя на ваз-2112

Содержание:

Замена резонатора на ВАЗ 2114
Приемная труба, катализатор и резонатор
Как произвести замену основного глушителя на ВАЗ 2110–2112 своими руками
- Порядок проведения демонтажных работ
- Порядок установки нового глушителя
Смена резонатора
Как можно устранить неполадку?
- Порядок выполнения работ
Как осуществить ремонт глушителя
Качественная прямоточная выхлопная система ВАЗ 2110-2112
Глушители автомобилей ВАЗ 2110
- Конструкция
Приемная труба, катализатор и резонатор
Как проводится снятие резонатора
Состав выводящего узла
Состав выводящего узла

Замена резонатора на ВАЗ 2114

В терминологии автослесарей и водителей слово глушитель чаще всего означает весь комплекс труб и камер из которых состоит выхлопная система современного автомобиля, отсюда и выражение — резонатор глушителя.

Тем не менее это не так. Выхлопная система ВАЗ 2114 состоит из четырех составных частей:

приемная труба, она крепится непосредственно к выпускному коллектору, принимает на себя весь основной огненный, химический и вибрационный удар от выходящих газов и поэтому делается только из легированной, высокопрочной стали
катализатор, он нужен для дожигания избытков кислорода в его камерах, которые выполнены в виде керамических сот, поверхность которых покрыта платиноиридиевой пленкой, при соприкосновении с которой происходит окисление и реакция догорания и снижения уровня токсичности проходящих газов
резонатор, в некоторых источниках он называется дополнительным глушителем, но это не принятое в профессиональных кругах обозначение
глушитель выполняет роль остаточного звукопоглощения и вывода токсичных выхлопных газов за пределы кузова автомобиля

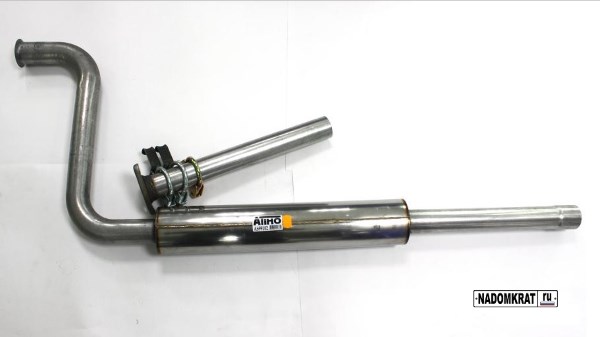

Спортивный резонатор ВАЗ 2114

Приемная труба, катализатор и резонатор

Приемная труба окрашивается термостойкой краской для предотвращения коррозии

Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.

Как произвести замену основного глушителя на ВАЗ 2110–2112 своими руками

Перед началом работ необходимо убедиться, что под рукой есть все необходимые инструменты и вспомогательные материалы:

набор гаечных ключей;

отвёртка с плоским и тонким лезвием;

Порядок проведения демонтажных работ

Чтобы снять глушитель, опять-таки придётся загонять машину на смотровую яму. При постановке авто нужно убедиться в надёжности фиксации колёс (лучше включить первую передачу и поднять ручник).

Снятие производить по следующей схеме:

Передняя часть механизма крепится болтами. Если не получается их сразу открутить, то нужно побрызгать на крепления WD-40 и подождать 10 минут, пока смазка не впитается. В том случае, если болты настолько сильно приржавели, что не могут быть откручены, придётся подключить к работе болгарку и срезать крепления.

После этого снимается графитовое уплотнительное кольцо.

Далее можно снять заднюю часть глушителя с подвесных резинок.

Устройство выносится из-под машины.

При сложном откручивании рекомендуется спиливать болты

Порядок установки нового глушителя

После чего рекомендуется очистить на днище кузова места крепления глушителя. На старых автомобилях они настолько сильно покрываются грязью или ржавчиной, что хорошо закрепить новый «глушак» без предварительной очистки не получается.

После этого можно приступать к установке:

Сначала подвесить на крючки новые резинки и закрепить на них заднюю часть устройства.

Подвесить новый элемент и на стыке двух патрубков закрепить новую графитовую прокладку.

После чего переднюю часть глушителя подвесить на кронштейн и зафиксировать новыми болтами.

Проверить надёжность всех креплений, разболтав механизм руками. Если изделие только чуть-чуть поддаётся вибрации, то можно говорить о том, что монтаж выполнен качественно.

Глушитель легко фиксируется резинками

В целом замена основного «глушака» на ВАЗ 2110–2112 не представляет особых сложностей. Много времени может занять откручивание или отпиливание старых болтовых соединений, если механизм долго не менялся. Остальные же этапы работ доступны даже новичку.

Смена резонатора

Заменить резонатор на ВАЗе 2110 также желательно. Делается это после смены глушителя.

Новый резонатор для ВАЗ 2110

Работа по замене резонатора выполняется в следующей последовательности:

Резонатор закреплен на глушителе обжимным хомутом с уплотнительным кольцом.
К нейтрализатору он крепится при помощи плавающего фланца, состоящего из двух болтов, и развальцовки.
На встречной части элемента расположен так называемый кулак.
Демонтировать болты часто оказывается достаточно сложно. Чтобы вы не мучились, просто срежьте их болгаркой и купите новые болты. Это самое простое решение проблемы.
Если болгарку раздобыть не удалось, возьмите на вооружение жидкий ключ. Это популярное среди автомобилистов средство WD40 или его аналоги. Обработайте места крепления болтов этим составом, подождите некоторое время, после чего болты должны открутиться.
Демонтировав болты, снимите хомут глушителя.
Из резинок подвески извлекайте резонатор. Проверьте состояние резинок. Если они изношены, замените их на новые.
Возьмите новый резонатор, закрепите их на резине и подключите к глушителю таким образом, чтобы идущая к глушителю от резонатора труба располагалась параллельно относительно земли.
Если на кулаке нейтрализатора вы заметили выработку, заусеницы, следы ржавчины, обязательно обмажьте соединение герметиком. Причем это должен быть высокотемпературный герметик.
Вооружившись новыми болтами и гайками, затяните фланцы катализатора и резонатора.
Фиксация нейтрализатора к резонатору осуществляется двумя болтами фланцевым соединением. Крепление происходит к штатам, но есть приемной трубе, при помощи подпружиненного соединения и двух развальцовок. Промежуток между ними содержит уплотнительного кольцо из графита или металлоасбеста.

Как можно устранить неполадку?

Итак, место прорыва газов через глушитель обнаружено, нужно только принять решение о замене либо попробовать произвести ремонт узла. Зачастую дырочки в корпусе бывают небольшими, и покупать новый глушитель в этом случае не всегда целесообразно. Необходимо снять узел с автомобиля и показать его специалисту по сварочным работам, который подскажет, возможен ли его ремонт.

Мастер вырежет прогнившую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и наложит латку из нового металла. Свищи, возникшие в местах присоединения трубы к корпусу тоже подлежат устранению с помощью сварки. Единственное замечание: эти ремонтные работы решают проблему лишь временно. Такой глушитель долго служить не будет, да и функцию свою может выполнять некачественно, по причине отсутствия перегородок звук будет прорываться наружу.

Если принято решение о том, что требуется замена глушителя, то нужно его выбрать и приобрести. Новые элементы изготавливают из черной либо нержавеющей стали, так что выбор невелик. Последние служат значительно дольше, чем черные, но и стоимость их выше. Кроме того, произвести сварочные работы в случае ремонта нержавеющего корпуса будет дороже. При покупке нового глушителя стоит приобрести и новый комплект подвесных резинок, а также уплотнительное кольцо из графита. Оно устанавливается на стыке труб резонатора и глушителя.

Порядок выполнения работ

Глушитель меняют на смотровой яме или подъемнике. Перечень инструментов для работы невелик: 2 рожковых ключа на 13, плоская мощная отвертка, пассатижи, молоток. Порядок выполнения работы следующий.

1. Придерживая одним рожковым ключом на 13 болты крепления хомута на стыке труб глушителя и резонатора, ослабить и открутить гайки вторым ключом. Хомут состоит из двух частей, поэтому снять его с трубы не составит труда. Извлечь графитовое уплотнительное кольцо, находящееся в развальцованной концевой части трубы.
2. Старый глушитель снять вместе с резинками и отложить в сторону.
3. Новые подвесные резинки для удобства установки лучше смазать чем-то нейтральным, например, мылом, после чего надеть на глушитель. Не рекомендуется смазывать резинки маслами либо солидолом, это может уменьшить срок их службы.

Конструкция выхлопной системы ВАЗ 2110

Собрать узел в обратном порядке, установив новое уплотнительное кольцо и крепление к резонатору. Запустить двигатель и убедиться в том, что на стыке выхлопные газы не прорываются наружу. Если проигнорировать эту рекомендацию, в месте небольшого прорыва газов металл начнет прогорать, что закончится внеочередным ремонтом.

Несколько слов о конденсате. Каждый автолюбитель замечал, что утром после холодного пуска двигателя из выхлопной летят брызги воды. Это внутри корпуса глушителя образуется конденсат при эксплуатации автомобиля в холодное время года. Если не предпринимать никаких мер, количество воды в бачке глушителя будет постепенно возрастать, утром холодный пуск станет затруднен, при работе вода перекроет часть рабочего сечения корпуса.

Если стоянка ВАЗ 2110 находится на улице, то в морозную погоду вода в глушителе просто превратится в лед, который будет разрушать перегородки и сам корпус. Нередки случаи, когда мастера на СТО сливали из глушителя 2-3 л воды или извлекали лед. Чтобы этого не происходило, нужно давать возможность выхлопной системе хорошо прогреться, не допускать длительных стоянок по несколько суток без пуска двигателя и его прогрева до рабочей температуры.

Как показывает практика, обнаружить и устранить неисправность системы выпуска дымовых газов ВАЗ 2110 не составляет никакой особой сложности. Помощь мастера может понадобиться только в случае выполнения сварочных работ при ремонте детали, но многие автолюбители не тратят время и средства, а просто покупают и устанавливают новый глушитель на ВАЗ.

Как осуществить ремонт глушителя

Есть два пути решения этой проблемы. В первом случае можно купить новый резонатор глушителя. Цена на него сегодня довольно доступная. Самый дешевый вариант может стоить около 500 р. Но есть и глушители, стоящие не одну тысячу. При этом выбор производителей и видов данных элементов системы достаточно большой. Если идти по второму пути, то можно еще модернизировать полностью резонатор глушителя. При этом вполне удастся своими силами произвести все работы.

Осуществляя ремонт глушителя, необходимо учитывать особенность конструкции элемента, выбрать подходящий материал и соблюсти герметичность.

Возникшие проблемы с резонатором можно решить. Для этого необходимо спланировать работы, которые предстоит выполнить. Если нет опыта проведения сварочных работ, то пригласите специалиста.

Качественная прямоточная выхлопная система ВАЗ 2110-2112

Тюнинг автомобиля это не только работы по улучшению и модернизации его внешнего вида. К тюнингу можно отнести все работы, которые улучшают характеристики автомобиля. Неотъемлемая вещь при форсировании двигателя – установка прямоточной выхлопной системы. Причем к этому моменту нельзя относиться спустя рукава.

Прямоточная выхлопная система ВАЗ 2110-2112 облегчает выход отработанных газов, а соответственно облегчает ход двигателя, снимает с него нагрузку и увеличивает его мощность.

Многие просто ставят прямоточный глушитель (заднюю) часть, благо на рынке есть много предложений уже готовых «прямотоков», как их называют в народе, которые устанавливаются на штатные крепления.

Такой глушитель не дает никакого результата кроме грозного звука, ведь он имеет стандартные диаметры труб, и соответственно пропускную способность. Да, некоторый эффект от него есть, но он практически незаметен. Для того чтобы достичь ощутимого результата необходимо менять всю выхлопную систему полностью.

Первое что подлежит замене – выпускной коллектор и приемная труба («штаны»). Вместо этих двух деталей устанавливается «паук» — деталь, которая совмещает в себе как функцию выпускного коллектора, так и приемной трубы.

В идеале паук должен иметь полированную внутреннюю поверхность труб и равные расстояния от каждого из четырех входов до выхода. Наружный диаметр труб, устанавливаемых на заводе в качестве штатной выхлопной системы – 42-44 мм.

Прямоточная система предполагает использование труб диаметром 48-50 мм. Такая разница в размерах увеличивает пропускную способность на 30%. Согласитесь, разница существенна.

Вместо штатного резонатора и катализатора лучше всего установить промежуточную трубу. Они есть в продаже, но не всегда их крепления соответствуют таким же на приемной трубе, поэтому зачастую приходится их переваривать.

То есть, со старого катализатора можно срезать фланец и переварить на промежуточную трубу. Если вы производите установку своими руками, то учтите тот факт, что такую работу необходимо выполнять только «по месту» — фланец должен быть повернут именно под тем углом, под которым находится ответная часть «штанов».

Для этого соедините отрезанный фланец со штанами, совместите его с промежуточной трубой и поставьте несколько точек сварки. После этого можно снимать промежуточную трубу и полностью обваривать соединение фланца.

В то время, когда двигатель ВАЗ испытывает большие нагрузки, при резком разгоне или езде на высокой скорости, он испытывает сильную вибрацию, которая передается на выхлопную систему.

Вследствие этого происходит сильный износ выхлопной системы, что грозит обрывом и возникновением трещин. Для того чтобы этого не происходило лучше всего установить металлокомпенсатор, или как его еще называют – гофру.

Металлокомпенсатор вваривается вместо одного из промежутков трубы, желательно как можно ближе к «пауку». Для этого нужно срезать отрезок трубы, на 30 мм короче чем длина гофры, а на его место установить металлокомпенсатор, таким образом чтобы он с каждой стороны надевался на трубу на 15 мм.

После этого места соединения заварить. Всю работу нужно выполнять так же, как и с фланцем – сначала прихватить гофру точечной сваркой в установленном состоянии, после чего снять деталь и обваривать полностью.

Установка задней части самого прямоточного глушителя – отдельный разговор. Как правило, все штатные прямотоки на ВАЗ 2110-2112 имеют одинаковый внешний вид. Если же появилось желание действительно выделиться, можно установить универсальный прямоток.

Так можно подобрать практически любой концевик по внешнему виду, звуку, диаметру входящей трубы и материалу, из которого он сделан – черная сталь, легированная или нержавеющая. При установке универсального прямотока придется обращаться на станцию техобслуживания, чтобы они доварили к нему входящую трубу нужного диаметра, а возможно и подрезали бампер.

Установка прямоточной выхлопной системы на ВАЗ 2110-2112 – не просто прихоть, а вынужденная необходимость в том случае, если вы действительно решили увеличить мощность своего автомобиля.

https://youtube.com/watch?v=_0bn3osJgYU

Глушители автомобилей ВАЗ 2110

Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей. Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

Универсал и седан — ВАз 2110 и ВАЗ 2111;
Хетчбэк — ВАЗ 2112.

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент. Его конструкция состоит из следующих деталей:

корпус;
дроссель;
преграда;
теплоизоляция;
перфорированная труба.

Строение самой детали следующее:

корпус;
средняя преграда;
задняя преграда;
задняя перфорированная труба;
средняя перфорированная труба;
патрубки выпуска и впуска.

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Приемная труба, катализатор и резонатор

Приемная труба окрашивается термостойкой краской для предотвращения коррозии

В идеале стальная труба окрашивается термостойкой защитной краской, чтобы хоть на какое-то время предотвратить неизбежную коррозию. Зачастую на трубах, которые идут в комплектах запчастей, окраска носит скорее декоративный, чем защитный характер. Поэтому при замене многие стремятся устанавливать трубу из нержавейки. Диаметр ее менять смысла нет никакого, а нержавеющая сталь продлит жизнь детали довольно весомо. Если с карбюраторными двигателями проще, то в более поздних моторах с системой впрыска нужно считаться с катализатором, о котором стоит сказать несколько слов отдельно.

Катализаторы стали устанавливать не для того, чтобы усложнять жизнь автомобилистам, а чтобы снижать уровень вредных составляющих в отработанных газах. Главная задача исправного катализатора — дожигать топливо, которое не сгорело в процессе работы двигателя. По большому счету он устроен так же, как любой глушитель резонаторного типа. Газы проходят через мелкую сетку или набор пластин, на которые нанесен тонкий слой платиносодержащего вещества. Вступая реакцию с отработанным газом, поверхность рабочих органов катализатора разогревается до температуры 500-600 градусов, способствуя тому, чтобы остатки топлива догорали, проходя через него. Средний порог срабатывания каталитических пластин или сеток — 300°С.

И тут начинается самое неинтересное. Каталитический слой устройства не может перерабатывать бесконечное количество несгоревшего топлива, доводя его до норм Евро. Поэтому для контроля над ситуацией на выхлопе установили датчик кислорода. Лямбда зонд измеряет количество кислорода в выпускных газах, а в том случае, если катализатор не в состоянии обработать нужное количество газов, зонд дает сигнал на электронный блок управления. ЭБУ, в свою очередь, корректирует состав смеси так, чтобы на выходе количество СО соответствовало норме.

При замене приемной трубы лучше использовать запчасть из нержавейки

А эта коррекция не всегда идет на пользу динамическим показателям двигателя. Точнее, мешает мотору работать корректно. Если же каталитический слой выгорел напрочь, лямбда-зонд кричит «караул», а ЭБУ включает нам лампочку «Check Engine». В этом случае светит замена катализатора полностью, поскольку он является узлом неразборным и ремонту не подлежит. Стоит он столько, сколько стоит вся выхлопная система вместе взятая.

Как проводится снятие резонатора

Резонатор необходимо менять только после того, как будет установлен новый глушитель. Последовательность проведения работ, направленных на демонтаж устройства:

Крепление резонатора осуществляется при помощи хомута обжимного типа и уплотнительного кольца.
Соединение с нейтрализатором производится с помощью фланца плавающего типа, который состоит из развальцованных труб и двух болтов.
Кулак расположен на встречной части резонатора.

Обязательно работу нужно проводить на остывшем двигателе.

Довольно часто выкрутить болты не получается, поэтому, чтобы облегчить работу, необходимо их просто срезать при помощи болгарки. При сборке обязательно установите новые болты. Если же нет под рукой болгарки, то необходимо воспользоваться смазкой проникающего типа, например, WD-40. Этот состав нанесите на все резьбовые соединения, после чего подождите 20-30 минут.

Выкрутите все болты и снимите хомуты на резонаторе. После этого необходимо снять старый резонатор с резиновых подвесок. Обязательно оцените состояние всех резиновых изделий. Если на них присутствуют следы износа, при сборке поставьте новые.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

Коллектора выпускного типа;
Лямбда-зонда;
Трубы приемного типа;
Нейтрализатора;
Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
снять сам хомут;
снять кольцо;
отсоединить подушки дополнительной подвески;
снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Доработка глушителя

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.
