1g fe. двигатель тойота

Технические характеристики 1G FE 2,0 л/135 л. с.

Первые десять лет с 1988 по 1998 год в двигателе исполнения 1G-FE использовалась предельно простая конструкция. Рядная схема двигателя с 6 цилиндрами и 24 клапанами обеспечивала руководство компании Toyota динамичным силовым приводом без гоночных характеристик для заднеприводной «классики» Е класса.

Блок цилиндров

Технические характеристики 1G FE соответствуют табличным значениям:

Чтобы произвести обслуживание движков или произвести своими руками капремонт рядной шестерки, достаточно иметь мануал официального производителя с подробным разъяснением каждого действия.

Особенности

Двигатель 1G имеет рабочий объем два литра и развивает мощность в 135 лошадиных сил. Этот мотор благодаря использованию усиленной ГБЦ и шатунной группе из сверхпрочного сплава зарекомендовал себя как достаточно надежный и долговечный мотор.

Без капитального ремонта двигатели 1G при условии их правильного обслуживания могут пробежать порядка 500 тысяч километров. Не редкость автомобили с 1G FE, пробег которых превышает миллион километров, что свидетельствует о великолепной надежности этого силового агрегата.

Одной из особенностей этого двигателя является наличие ременного привода газораспределительной системы. Однако какого-либо снижения надежности силового агрегата не отмечается. Обрывы ремня ГРМ представляют большую редкость, тогда как преимущества подобного решения очевидны.

Ременной зубчатый привод позволил существенно удешевить производство мотора, упрощается обслуживание мотора, а сам силовой агрегат отличается компактными размерами. Использование специальной интерферентной системы ременного привода позволяет исключить удар поршней о клапаны при обрыве ремня. Тем самым даже при подобной серьезной поломке автовладелец будет избавлен от необходимости дорогостоящего капитального ремонта.

Газораспределительная схема мотора выполнена по DOHC технологии, он имеет четыре клапана на цилиндр. Подобное позволяет оптимизировать работу силового агрегата и максимально эффективно использовать его динамический потенциал.

Этот мотор отличается ровной работой в широком диапазоне оборотов. Несмотря на тот факт, что свои пиковые показатели мощности двигатель показывает при 4400 тысяч оборотов в минуту, уже на 1500 оборотов мотор выдает более 80 процентов своей мощности.

Блок цилиндров отлит из чугуна, что позволяет обеспечить максимальную прочность и термическую стойкость двигателя. Необходимо сказать, что при литье блока цилиндров и ГБЦ использовалась специальная технология усиления сплава, что позволило уменьшить толщину стенок цилиндров без потери надежности и долговечности двигателя. Это позволило снизить массу шестицилиндрового мотора, а благодаря своим небольшим размерам он может уместиться даже в небольшом по размеру подкапотном пространстве. Вес силового агрегата составляет 180 килограмм, что рекордно мало для шестицилиндровых двигателей.

Обслуживание

Замена масла в двигателе 1G-FE. Замена масла на автомобилях Тойота Марк 2, Креста, Чайзер, Краун с двигателем 1G-FE по регламенту компании Тойота должна проводится каждые 10 тыс. км или 12 месяцев. Для двигателей 1G-FE 2WD необходимо масла: без замены фильтра — 3,6 литра; с заменой фильтра — 3,8 литра. Для двигателей 1G-FE 4WD: без замены фильтра — 4,0 литра; с заменой фильтра — 4,2 литра. Используемое масло по классификации API – не ниже SJ (SL). Вязкость 10W-30, 5W-30, 5W-20.
Замена ремня ГРМ необходима каждые 100 000 км пробга.
По регламенту свечи меняют раз в 20 тыс. км пробега. Зазор в свечах 1,0-1,1 мм. Свечи Denso K20R-U11, NGK BKR6EYA11.
Угол опережения зажигания на холостом ходу 8-12 градусов.
Воздушный фильтр меняют раз в 40 тыс. км.
Заменять охлаждающую жидкость требуется раз в 5 года. В системе охлаждения двигателя на автомобилях с приводом 2WD находится 6,5 литров охлаждающей жидкости; с 4WD – 7,2 литра.

Опыт эксплуатации и обслуживания

1G-FE Beams в Toyota Crown

Вся история эксплуатации двигателей серии 1G подтверждает устоявшееся мнение об их высокой надежности и неприхотливости

Специалисты обращают внимание владельцев автомобилей лишь на два момента: необходимость контроля состояния ремня ГРМ и важность своевременной замены моторного масла. Первым от старого или некачественного масла страдает клапан VVTi, который элементарно засоряется. Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование

Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами

Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование. Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами.

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

1. Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
2. Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
3. Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
4. Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
5. Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

• замена моторного масла — через 10 тыс. км. На вопрос «Какое масло лить?» ответ дает руководство по эксплуатации. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
• замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
• замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
• замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
• проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Модификации мотора

Двигатель 1G имеет несколько модификаций, которые представлены ниже:

1. 1G-EU- Установка первой версии данного мотора осуществлялась с 1979 года на автомобиль Toyota Crown. Степень сжатия в нем равна 8.8, показатель мощности, при частоте вращении коленчатого вала равной 5400 об/мин, достигает отметки в 125 л.с.. Показатель крутящего равен 160 Нм, при частоте вращения 4400 оборотов в минуту. В 1983 были внесены коррективы, благодаря которым наблюдается снижение мощности на 20, а крутящего момента на 14 единиц, при тех же частотах вращения коленвала. Установка данного агрегата осуществлялась на следующие модели: Toyota Chaser X60, Cresta X50/X60/X70, Crown S110, Mark 2 X60, Soarer Z10/Z.
2. 1G-GEU. Выпуск его длился 5 лет, с 1983 по 1988 года. Это двигатель, коллектор которого оснащен органами управления для изменения геометрии потока отработавших газов, а в его головке блока, оснащенного цилиндрами, установлены 24 клапанами. Это поспособствовало повышению мощности до 160 л.с. и крутящего момента до 186 Нм. В 1985 году конструкторы уменьшили число лошадиных сил автомобиля до отметки в 140 единиц. Установка производилась на данные транспортные средства: Toyota Chaser X70, Mark 2 X60/X70, Cresta X60/X70, Crown S120, Soarer Z10/Z20, Toyota Supra A.
3. 1G версия GTEU- история производства этого типа длилась три года, с 1996 по 1988. Данный мотор отличается тем, что в него установили турбоэлемент. Это привело к снижению степени сжатия до 8,5. Конструкция силовой установки имеет в своем составе два турбокомпрессора под маркировкой CT При создании давления в 0,5 бар, мощностные параметры, выдаваемые двигателем, равны 185 л.с. при частоте вращения коленвала 6200 об/мин. А значение крутящего момента достигает Нм при частоте оборотов двигателя, равной об/мин. Автотранспортные средства, с установленным, под капотом, мотором 1G-GTEU: Toyota Chaser X70, Mark 2 X70, Cresta X70, Soarer Z20, Toyota Supra A70.
4. 1G-GZEU/GZE выпускался с 1986 по 1992 год. В отличии от предыдущего двигателя, в нем заменили турбину на компрессорную установку SC-14. Степень сжатия его составила 8, поэтому была проведена замена поршневой. Также, впервые получила применение в данном силовом агрегате система электронного зажигания. При 6000 об/мин, двигатель обладает мощностью в 160 л.с. Параметры крутящего момента равны 210 Нм, когда значение тахометра держится на отметке в 4000 об/мин. По результатом модернизации изделия, которое было произведено в 1989 г., они стали маркироваться GZE. Нагнетаемое, компрессорами, давление составило 0,5 бар. Когда обороты двигателя достигают значений в 6000 об/мин и 3600 об/мин, значения мощности и момента кручения составляют 170 л.с. 230 Нм соответственно. Установка компрессорных двигателей производилась на следующие модели автомобилей Toyota: Chaser X80, Mark 2 X80, Cresta X80, Crown S130 и Soarer Z20.
5. 1G-GE. Начало его выпуска датируется 1988 годом, а завершение 1993. В нем устанавливался Датчик, который определял абсолютное давление, пришедший на смену Датчику Массового Расхода Воздуха. В нем наблюдается понижение максимальной мощности, относительно двигателя GZE, на 20 л.с. и максимального крутящего момента на 44 Нм. Данные параметры достигаются в момент вращения коленчатого вала со скоростью 6200 и 5400 об/мин. Автомобили, выпускавшиеся с двигателем 1G-GE: Toyota Chaser X80, Mark 2 X80, Cresta X80, Crown S130, Soarer Z20, Supra A70.
6. 1G-GTE – это доработанная версия двигателя 1G-GTEU. Завод-изготовитель модернизацию коленвала, интеркулера, форсунок, а также системы впуска. Благодаря этому произошло увеличение давления до 0.75 бар. Мощностные показатели, а также вращающий момент составили 210 л.с. и 275 Нм при частоте кручения коленвала 6200 и 3800 об/мин. Установка производилась на автомобили, куда устанавливался 1G-GE, за исключением Toyota Crown.
7. И наконец, заключительный, самый удачный и долго выпускавшийся двигатель, с маркировкой 1G-FE. Впервые данный мотор был произведен в 1988 году и продолжал выпускаться на протяжении 17 лет. По конструктивным особенностям он напоминает 1G-GEU с зауженной головкой блока цилиндров имеющей 24 клапана. Данный агрегат пришел на замену 1G-EU. 135 л.с. мощности и 176 Нм крутящего момента, выдавал данный мотор.

Описание двигателей серии 1G

В конце 1970 у компании Toyota назрела необходимость замены старой серии двигателей 7M на более совершенную, и в 1979 был разработан первый двигатель линейки 1G, под кодовым индексом 1G-EU,имеющий квадратную архитектуру — ход поршня и диаметр цилиндра равны 75 мм, объем силовой установки равнялся двум литрам, был оснащен инжектором EFI, имел 12 клапанов и один распредвал. Данную силовую установку первыми получили маркообразные в 50х кузовах.

1GEU первый двигатель серии 1G

Позже в 1982 году, Toyota приобщила к мотору компанию Yamaha и был выпущен агрегат 1G-GEU. Данный агрегат получил двухвальную ГБЦ, 4 клапана на цилиндр и имел внушительную мощность с такого объема — 160 лошадиных сил всего с 2 литров. Двигатель получился высокооборотистым и имел прекрасный звук, надежности силовой установки также можно было позавидовать.

В 1985 году в свет вышли два новых двигателя с нагнетателями, 1G-GZE мощностью 165 л.с. и 1G-GTE, который развивал 185 лошадиных сил, обе силовые установки были прорывом для своего времени.

1G-GZE оснащался компрессором и развивал 165 л.с.

1G-GZE — компрессорная модификация 1G, в данном агрегате Toyota впервые ушла от трамблерного зажигания, использовав на каждый цилиндр отдельную катушку. Двигатель оснащался компрессором SC14, который по сей день используется для тюнинга автомобилей разных классов. Степень сжатия данной силовой установки 8,0.

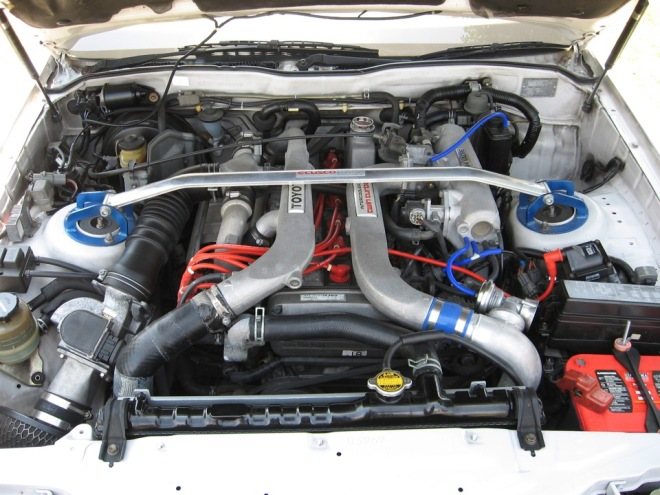

1G-GTE 2х литровый турбо агрегат

1G-GTE — турбированная версия, оснащалась двумя маленькими нагнетателями CT12 и работала на давлении 0,4-0,5 бар, оснащалась жидкостным интеркулером, что позволяло развивать 185 лошадиных сил при степени сжатия 8,5. После модернизации силовой агрегат получил новые форсунки, воздушный интеркулер и развивал мощность уже в 210 лошадиных сил.

На фото классический представитель серии 1G, трамблерный, двух литровый мотор, развивающий 135 лошадиных сил.

В 1988 на замену устаревшему 1G-EU пришла базовая модификация двигателя 1G-FE, силовая установка отличалась 24 клапанами на цилиндр, имела электронный впрыск топлива с датчиком MAP, развивала мощность в 135 лошадиных сил и имела степень сжатия 9,6. Вскоре этот двигатель стал одним из самых популярных и устанавливался на автомобили до 1998.

1G-FE BEAMS, последняя версия двигателей серии 1G

Все силовые установки оснащались чугунным блоком цилиндров, ременным приводом ГРМ и системой впрыска EFI, ресурс силовых установок превышал 500 тыс. км, а двигатель 1G-FE можно считать миллионником, данный силовой агрегат очень надежен, мог проезжать по 15000 км. без замены масла и не терять в ресурсе.

Характеристики и особенности моторов

Мотор 1G имеет высокие технические характеристики. Простота конструкции позволяет ремонтировать и обслуживать мотор своими руками. Чугунный блок, на котором установлена 12-клапання головка.

Toyota Chaser с мотором 1G.

В конструкции использован ремень, который необходимо менять не позднее 100 тыс. км пробега. Рекомендуется проводить смену ременного механизма ГРМ каждые 75 000 км, чтобы уберечь мотор от обрыва и не желательных последствий.

Рассмотрим, основные технические характеристики 1G:

Двигатель 1G.

Модификации

Как говорилось ранее, за всю историю производства движка было множество доработок и модификаций силового агрегата. Рассмотрим, какие доработки и изменения претерпел мотор:

Процесс ремонта головки блока 1G.

• 1G-EU (1979 — 1988 г.в.) — первая версия 1G, появившаяся на Toyota Crown, имела степень сжатия 8.8, мощность 125 л.с. при 5400 об/мин, крутящий момент 160 Нм при 4400 об/мин. С 1983 года выпускалась версия с увеличенной до 9.2 степенью сжатия и мощностью 130 л.с. С 1986 мощность снизили до 105 л.с. при 5400 об/мин, крутящий момент 146 Нм при 4400 об/мин. Ставились эти двигатели на Toyota Chaser X60, Cresta X50/X60/X70, Crown S110, Mark 2 X60, Soarer Z10/Z20.
• 1G-GEU (1983 — 1988 г.в.) — версия 1G-EU с 24 клапанной головкой блока цилиндров Yamaha и впускным коллектором с регулируемой геометрией T-VIS. За счет данных модификаций мощность двигателя возросла до 160 л.с. при 6400 об/мин, крутящий момент 186 Нм при 5200 об/мин. С 1985 года мощность 1G-GEU установилась на отметке 140 л.с. Ставился двигатель на следующие автомобили: Toyota Chaser X70, Mark 2 X60/X70, Cresta X60/X70, Crown S120, Soarer Z10/Z20, Toyota Supra A70.
• 1G-GTEU (1986 — 1988 г.в.) — турбо версия 1G-GEU, степень сжатия снижена до 8.5, установлено два турбокомпрессора СТ12. На давлении 0.5 бар, 1G-GTEU выдавал 185 л.с. при 6200 об/мин, крутящий момент 245 Нм при 3200 об/мин.
  Автомобили с 1G-GTEU: Toyota Chaser X70, Mark 2 X70, Cresta X70, Soarer Z20, Toyota Supra A70.
• 1G-GZEU/GZE (1986 — 1992 г.в.) — компрессорная версия 1G-GEU, где вместо турбин использовался компрессор SC-14. Вместе с тем применено электронное зажигание, другая поршневая под степень сжатия 8. Мощность такого силового агрегата 160 л.с. при 6000 об/мин, крутящий момент 210 Нм при 4000 об/мин. В 1989 году произошла модернизация двигателя и смена названия на 1G-GZE. Давление наддува 0.5 бар, мощность 170 л.с. при 6000 об/мин, крутящий момент 230 Нм при 3600 об/мин. Компрессорный двигатель ставился на такие автомобили, как Toyota Chaser X80, Mark 2 X80, Cresta X80, Crown S130 и Soarer Z20.
• 1G-GE (1988 — 1993 г.в.) — модернизированный 1G-GEU, ДМРВ заменен на ДАД, мощность снижена до 150 л.с. при 6200 об/мин, крутящий момент 186 Нм при 5400 об/мин. 1G-GE устанавливался на следующие автомобили: Toyota Chaser X80, Mark 2 X80, Cresta X80, Crown S130, Soarer Z20, Supra A70.
• 1G-GTE (1988 — 1991 г.в.) — модернизированный 1G-GTEU, усилен коленвал, изменился впуск, интеркулер, форсунки 315 сс, ECU. Давление наддува увеличено до 0.75 бар. Мощность двигателя 210 л.с. при 6200 об/мин, крутящий момент 275 Нм при 3800 об/мин. Встречаются такие моторы на тех же автомобилях, что и 1G-GE, кроме Toyota Crown.
• 1G-FE (1988 — 2005 г.в.) — версия 1G-GEU с другой узкой 24 клапанной ГБЦ, призванная заменить 1G-EU. Мощность 135 л.с. при 5600 об/мин, крутящий момент 176 Нм при 4400 об/мин.

Описание устройства мотора 1G FE

Стоковая модель

Первая разработка серии G с обозначением 1G EU, представляла собой чугунный блок с 6 цилиндрами, расположенными в ряд, и головкой на 12 клапанов. Мощность мотора достигала 125л.с./5400, а крутящий момент — 160Нм/4400. Последующие доработки конструкции помогли усилить характеристики и улучшить работу систем. Однако, рабочий объём двигателя, 1988 куб. см, размер цилиндра и ход поршня по 75 мм, остались неизменными для всей линейки.

При разработке Toyota 1G FE перед заводом стояла задача создать компактный современный двигатель взамен 1G EU. Для этого использовали узкую ГБЦ, ранее сконструированную инженерами Yamaha, в которую поместились 24 клапана: по 2 впуска и 2 выпуска на цилиндр. Блок цилиндров оставили чугунным.

Газораспределительный механизм построили по схеме DOHC с двумя распредвалами. Впускной вал приводился зубчатым ремнём, выпускной — от шестерни Twincam. Для регулировки теплового зазора использовали толкатели с регулировочными шайбами. Ремень ГРМ приводил также водяной насос и натягивался с помощью роликов.

Двигатель 1G FE работал под управлением ЭБУ. Инжекторную систему впрыска оснастили MAP-сенсором. Система зажигания работала от трамблера, который получал высокое напряжение от катушки. Первая модель агрегата не получила сложных электронных устройств.

Модернизация

В 1996 году вышла рестайлинговая версия 1G FE. Инженеры обновили систему управления, доработали форсунки. В результате удалось повысить мощность движка на 5 л. с. Настоящее обновление началось в 1998 году, когда потребовалось создать форсированный двигатель для Altezza на базе существующего задела.

В результате модернизации ДВС 1G FE с приставкой BEAMS превратился в самостоятельный агрегат, имеющий мало общего со стоковой версией. Поменялась конструкция головки, шатунно-поршневая группа, форсунки. Теперь на днищах поршней отсутствовали выточки. Для регулировки зазоров установили толкатели со сменными стаканчиками.

• систему впуска оснастили системой изменения фаз газораспределения VVT-i. Теперь на 6000 оборотах стандартный кулачок распредвала замещался кулачком с другим профилем, что позволило нарастить тягу для уверенного разгона;
• дроссельную заслонку заменили на электронную ETCS;
• впускной коллектор получил изменяемую геометрию, благодаря установке электропневмоклапана ACIS;
• контактное зажигание заменили на DIS6 — «систему зажигания без распределителя». Теперь на каждый цилиндр приходила своя катушка,что повысило точность и надёжность системы.

BEAMS стал мощнее, экономичнее и экологичнее предшественника. Степень сжатия повысили до 10 к 1. Экологические нормы выросли с Евро-2 до Евро-3.

Модификации

На основе блока выпускался ряд модификаций, отличавшихся мощностью и деталями конструкции:

1. Ранняя версия 1G EU, выпускавшаяся до 1988 г., применялась на седанах модели Crown в кузове S110. Базовый вариант имел степень сжатия 8,8 и развивал мощность 125 л.с. при 5400 об/мин. В 1983 г. появился форсированный вариант, имевший мощность 130 л.с. На такой модификации использовалась доработанная головка блока и поршневая группа со степенью сжатия 9,2. В 1986 г. появился вариант, дефорсированный до 105 л.с.
2. Путем установки 24-клапанной головки разработчики создали модель 1G GEU. Конструкция детали создана в сотрудничестве с компанией Yamaha, впускной коллектор оснащен заслонками для регулировки геометрии каналов. Ранняя версия, выпускавшаяся в 1983-86 гг., развивала 160 л.с. Впоследствии агрегат дефорсировали до 140 л.с. Двигатели устанавливались на седаны Chaser, Mark 2, Cresta и ряд других машин.
3. В 1986-88 гг. выпускался вариант предыдущего двигателя, оснащенный 2 турбокомпрессорами GT12. Мотор получил обозначение 1G GTEU, оснащался поршневой группой со сниженной до 8,5 степенью сжатия. При избыточном давлении наддува 0,5 бар агрегат развивал мощность 185 л.с.
4. Одновременно с GTEU была представлена линейка моторов GZEU/GZE, отличавшаяся применением механических компрессоров модели SC14. В зависимости от времени производства мощность составляет 160-170 л.с. при степени сжатия 8 и избыточном давлении наддува до 0,5 бар.
5. В 1988 г. появился 150-сильный атмосферный вариант 1G GE, отличавшийся применением датчика абсолютного давления воздуха. Одновременно разработали 1G GTE, оснащенный турбокомпрессором с давлением наддува до 0,75 бар. Двигатель развивает до 210 л.с. при 6200 об/мин.
6. Модификация 1G FE создана для базовой комплектации машин Mark 2 X90, Crown S140 и ряда других седанов. На моторе применена оригинальная 24-клапанная головка, мощность составляет 135 л.с. В 1996 г. мотор модернизировали, подняв отдачу до 140 л.с.
7. В 1998 году была проведена крупная модернизация агрегата FE, которая привела к созданию последней серийной модификации FE Beams. На моторе ввели фазовращатель для распределительного вала выпускных клапанов, электронный дроссельный узел и улучшенный впускной коллектор с изменяемой длиной каналов. На двигателях используется поршневая группа, обеспечивающая степень сжатия 10. Мотор продержался на конвейере до 2005 г.
